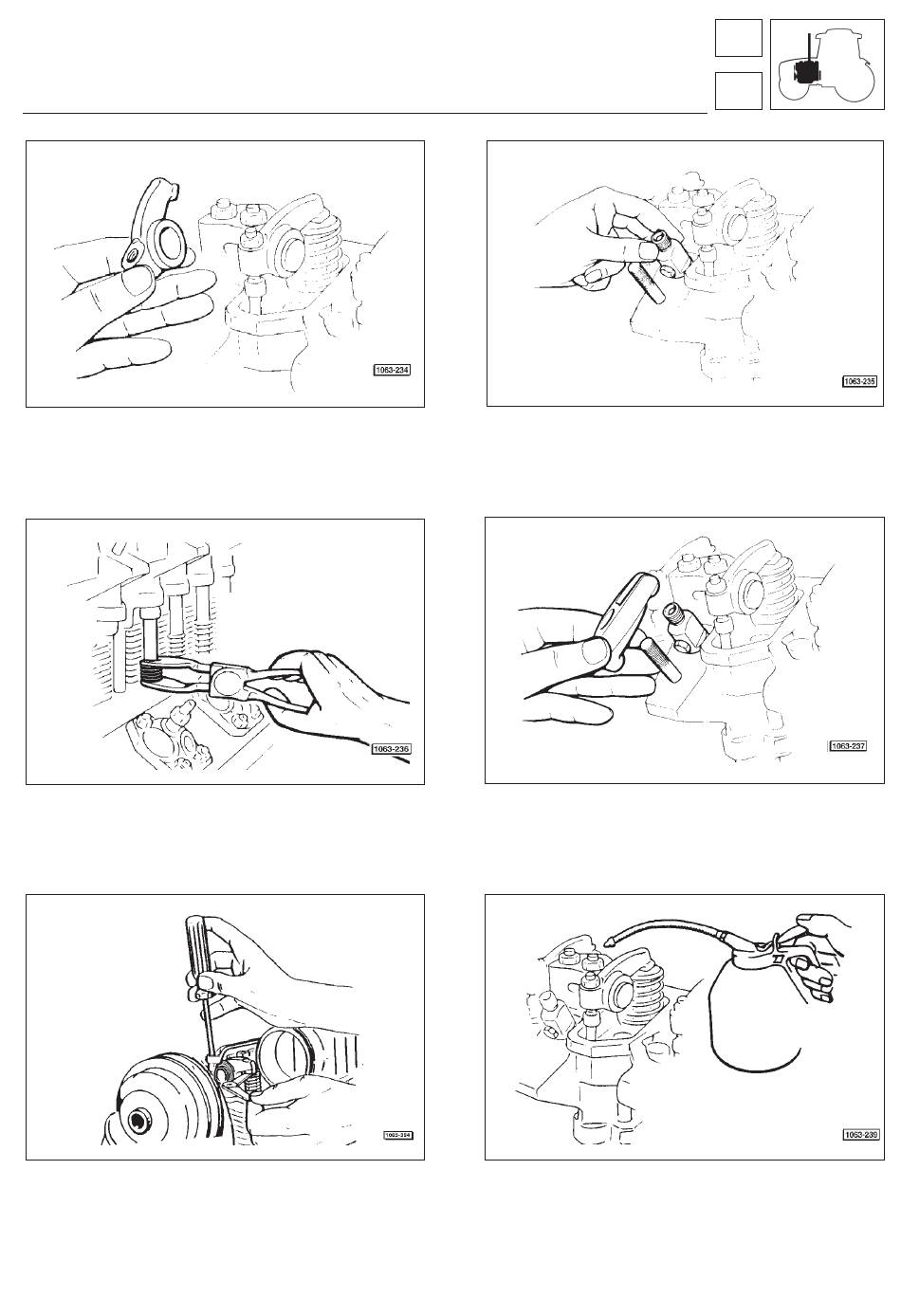

Fig. 53 - Insérer les tiges des poussoirs, monter les culbute -
urs et les supports relatifs.
Fig. 55 - A l'aide de l'outil approprié mettre en place les tubes
cache-tiges et les ressorts.
Fig. 57 - Régler le jeu entre soupapes et culbuteurs.
Moteur
Assemblage
Fig. 54 - Introduire les injecteurs dans leurs logements.
Fig. 56 - A l'aide d'un tampon introduire les injecteurs dans le -
urs logements en orientant le trou de rejet de gas-oil vers la
bride de fixation. Ensuite monter les brides de fixation des in -
jecteurs en serrant les vis au couple indiqué au tableau à la
page 92.
Fig. 58 - Huiler les cuvettes et les ressorts des soupapes.
1
103
