Instructions de base
7.9 Opérations logiques sur mots
7.9 Opérations logiques sur mots
7.9.1

Instructions AND, OR et XOR

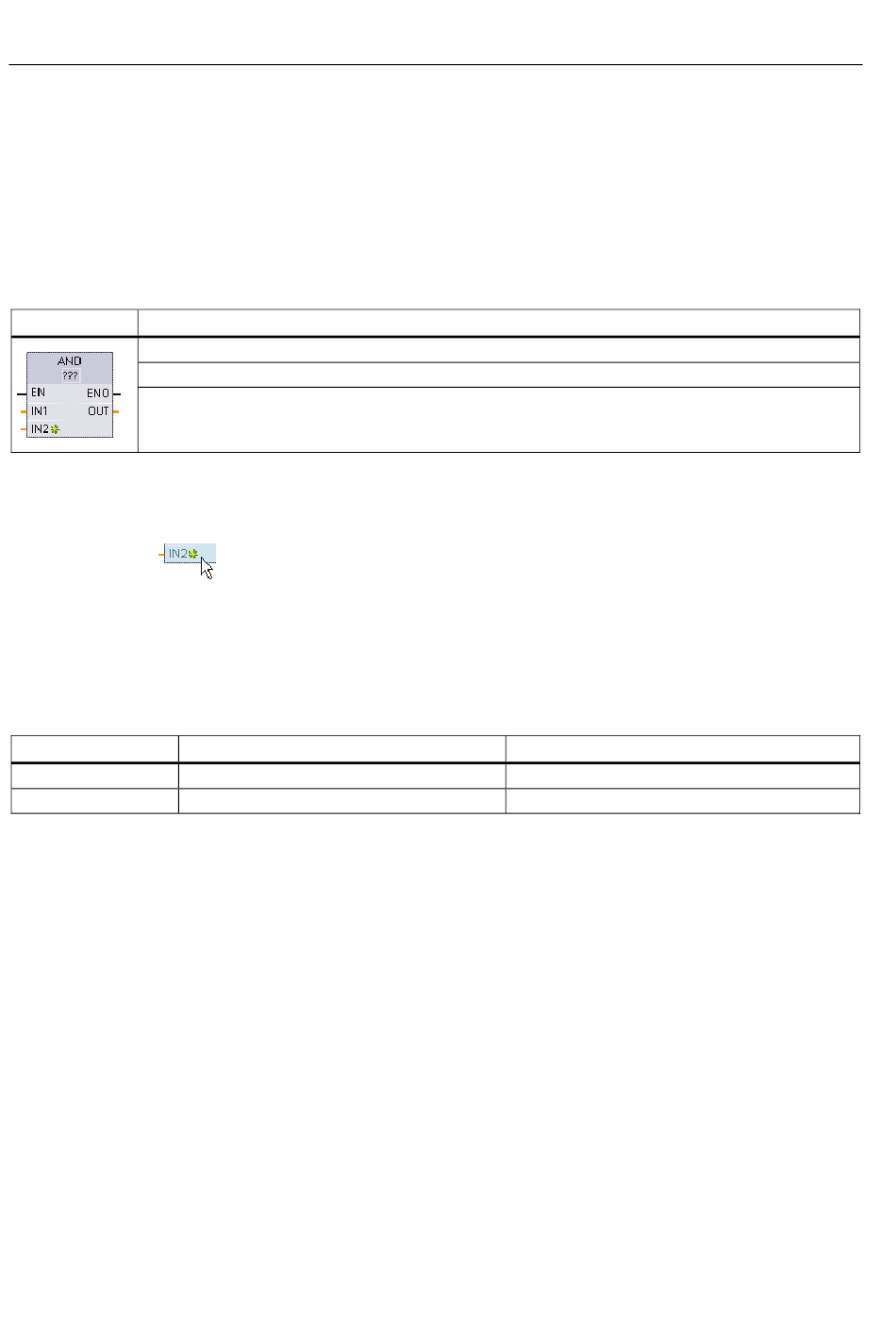

Tableau 7- 102 Instructions AND, OR et XOR
CONT/LOG Description
AND : ET logique
OR : OU logique
XOR : OU exclusif logique
Pour CONT et LOG : Cliquez sur "???" et sélectionnez un type de données dans le menu déroulant.
1
Pour supprimer une entrée, cliquez avec le bouton droit de la souris sur la ligne d'entrée de
l'un des paramètres IN existants (lorsqu'il y a plus d'entrées que les deux entrées d'origine)
et sélectionnez la commande "Supprimer".
Tableau 7- 103 Types de données pour les paramètres
Paramètre
IN1, IN2
OUT
La sélection du type de données donne le même type de données aux paramètres IN1, IN2 et OUT.
1
Les valeurs binaires correspondantes de IN1 et IN2 sont combinées pour produire un
résultat logique binaire qui est transmis au paramètre OUT. ENO est toujours VRAI après
l'exécution de ces instructions.
222
Pour ajouter une entrée , cliquez sur l'icône de création ou cliquez avec le bouton
droit de la souris sur la ligne d'entrée de l'un des paramètres IN existants et
sélectionnez la commande "Insérer entrée".
Type de données
Byte, Word, DWord
Byte, Word, DWord
Description
Entrées logiques
Sortie logique
Automate programmable S7-1200
Manuel système, 07/2011, A5E02486682-04
