3. Installation

3.4

Raccordement moteur

Connecteur
Moteur
8 1
15 9

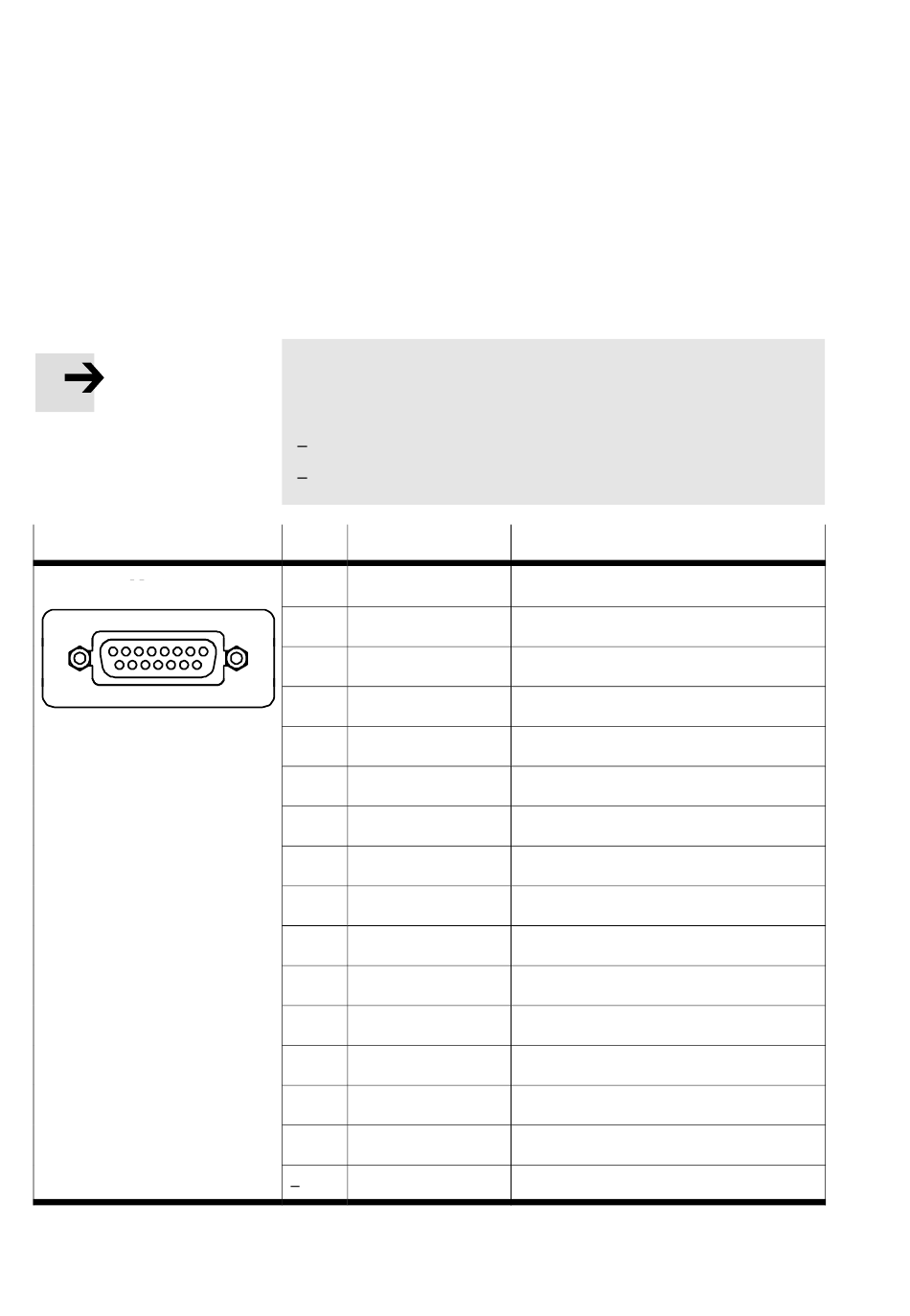

Tab. 3/5 : Connecteur Moteur" sur le SFC−DC
3−10
Le raccordement moteur permet de commander le moteur de
l'unité SLTE raccordée et de transmettre les signaux du codeur.
Note
Pour le raccordement du SLTE, utiliser exclusivement l'un
des câbles suivants de la gamme d'accessoires Festo :
câble moteur KMTR−DC−SUB−15−M12−...
longueur du câble max. 10 m.
Bro. Désignation
1 +5 Vcc
2 A
3 A/
4 B
5 B/
6 C
7 C/
8 Logique GND
9 GND
10 GND
11 GND
12 Moteur+
13 Moteur−
14 GND
15 GND
Boîtier de connect. Blindage du câble
Fonction
Logique VCC
Canal du codeur A (RS485)
Canal du codeur A/
Canal du codeur B (RS485)
Canal du codeur B/
Canal du codeur C (RS485)
Canal du codeur C/
Logique GND
GND
GND
GND
Moteur+
Moteur−
GND
GND
