4. Pupitre de commande
4.1

Structure et fonctionnement du pupitre de commande

1
Ecran LCD
2
Touches de
fonction
3
LED
Power (verte)
I/F (verte/rouge)
Error (rouge)

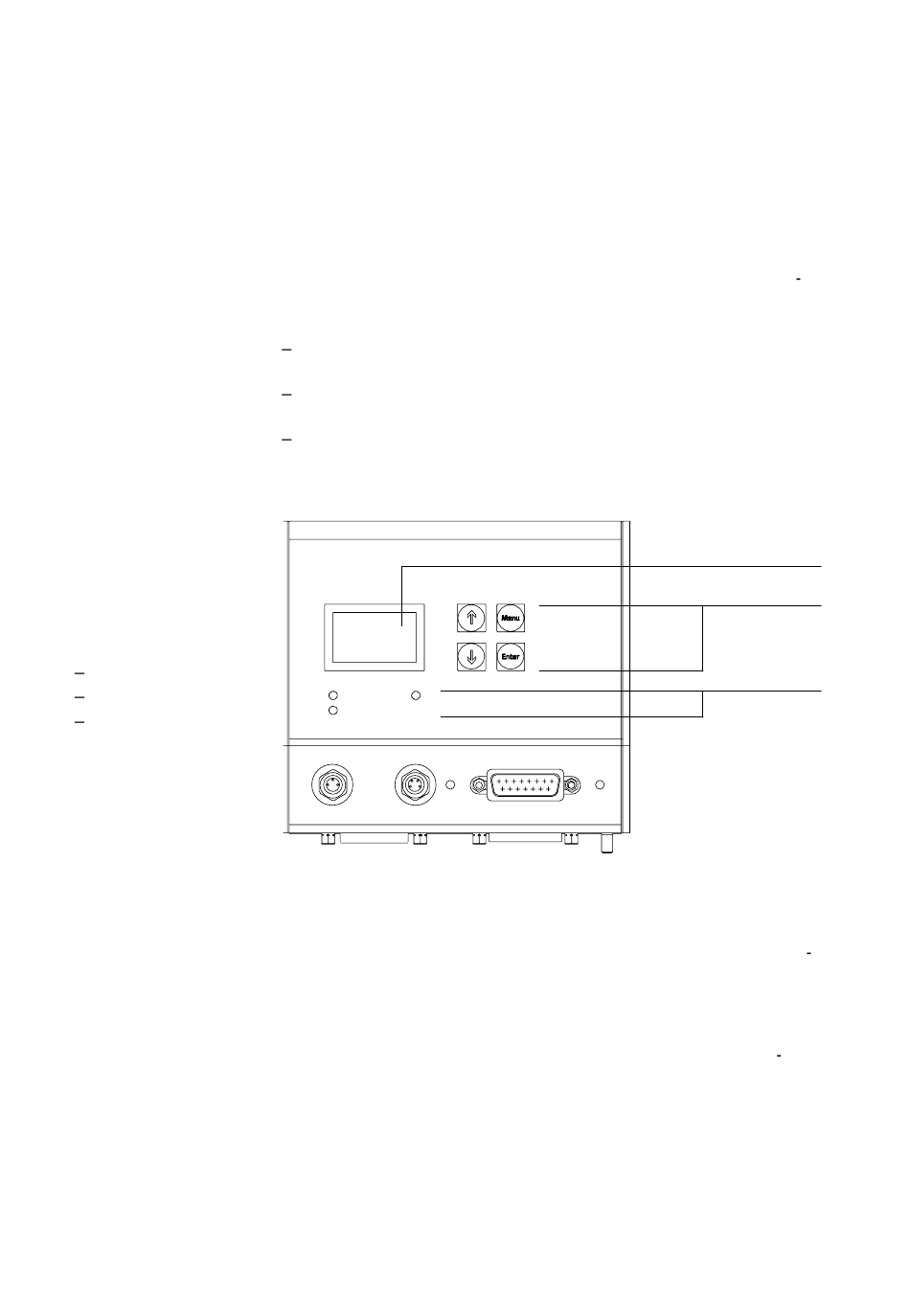

Fig. 4/1 : Pupitre de commande du SFC−DC−...−H2−...
4−4
Le pupitre de commande permet la mise en service directe
ment sur l'unité SFC−DC avec les fonctions suivantes :
paramétrage et prise d'origine de l'axe,
saisie d'enregistrements de déplacement,
fonction de test, par ex. pour l'accostage des différents
enregistrements de déplacement.
Power I/F
Error
Ref RS232
Les 4 touches du pupitre de commande permettent d'exécu
ter l'ensemble des fonctions de commande et des réglages en
suivant les indications des menus. L'écran LCD graphique
affiche tous les textes en anglais. L'affichage peut être pivoté
par pas de 180°, voir la commande de menu [LCD Adjust
ment].
I/F
Festo P.BE−SFC−DC−IO−FR fr 0801a
