2. Montage
2.3 Montage du contrôleur
2−4
Il est possible de monter le SFC−DC de deux manières
différentes :
montage sur panneau sur une surface plane,
montage sur rail.
Note
Monter le SFC−DC ou le rail en prévoyant une place suffi
sante pour l'évacuation de la chaleur (au moins 40 mm
au−dessus et en dessous).

Montage sur panneau

Il faut :
une surface de montage d'env. 120 x 160 mm.
2 jeux de supports intermédiaires de type MUP−18/25
(Accessoires). Les 4 brides de fixation sont enclipsées
dans le bord du boîtier (voir Fig. 2/2).
4 trous filetés pour des vis M3 (cotes, voir Fig. 2/2) avec
les vis appropriées.

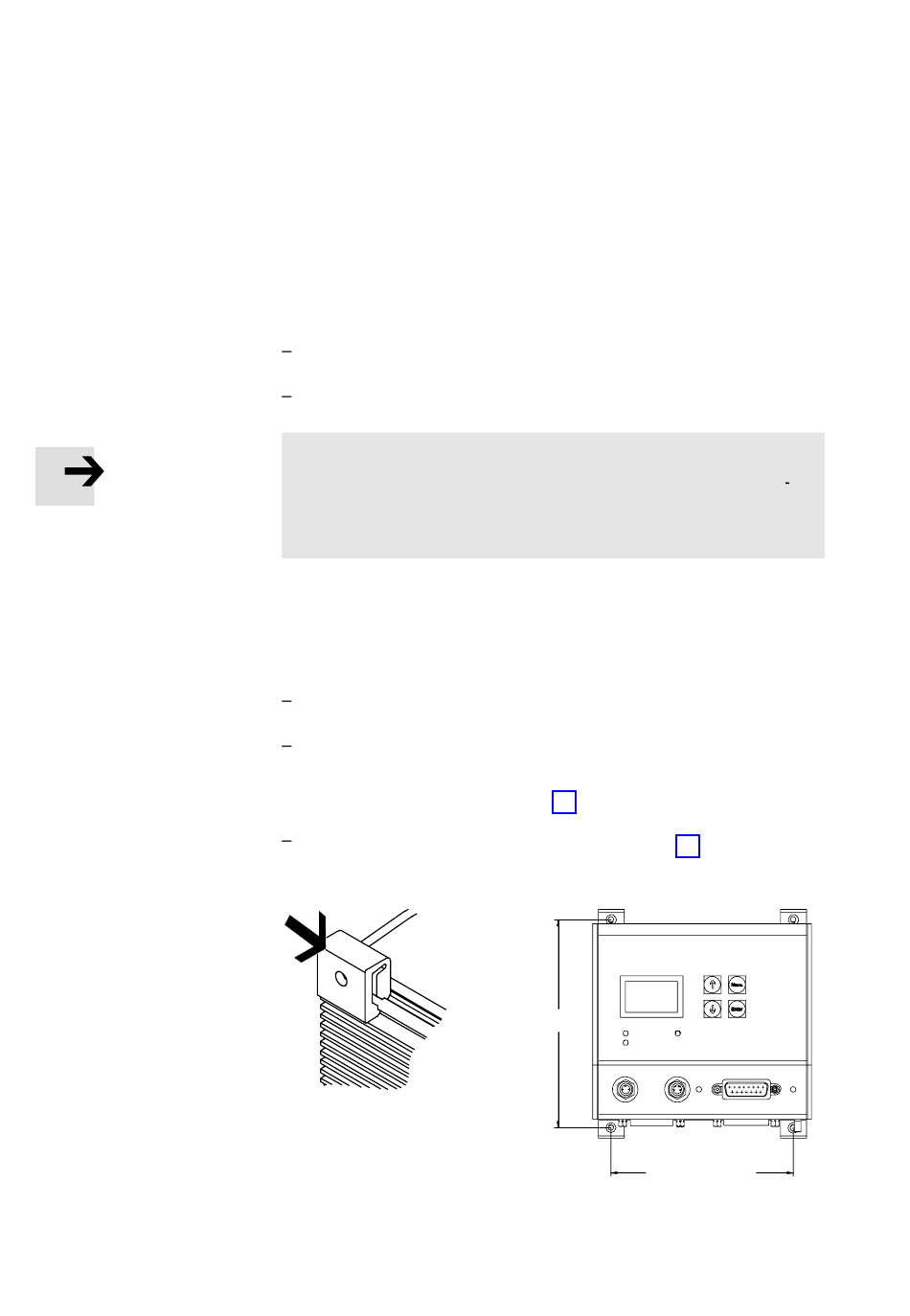

Fig. 2/2 : Montage par vis
120 mm
Power I/F
Error
Ref RS232
env. 105 mm
Festo P.BE−SFC−DC−IO−FR fr 0801a
I/F
