Coupleurs de bus
9

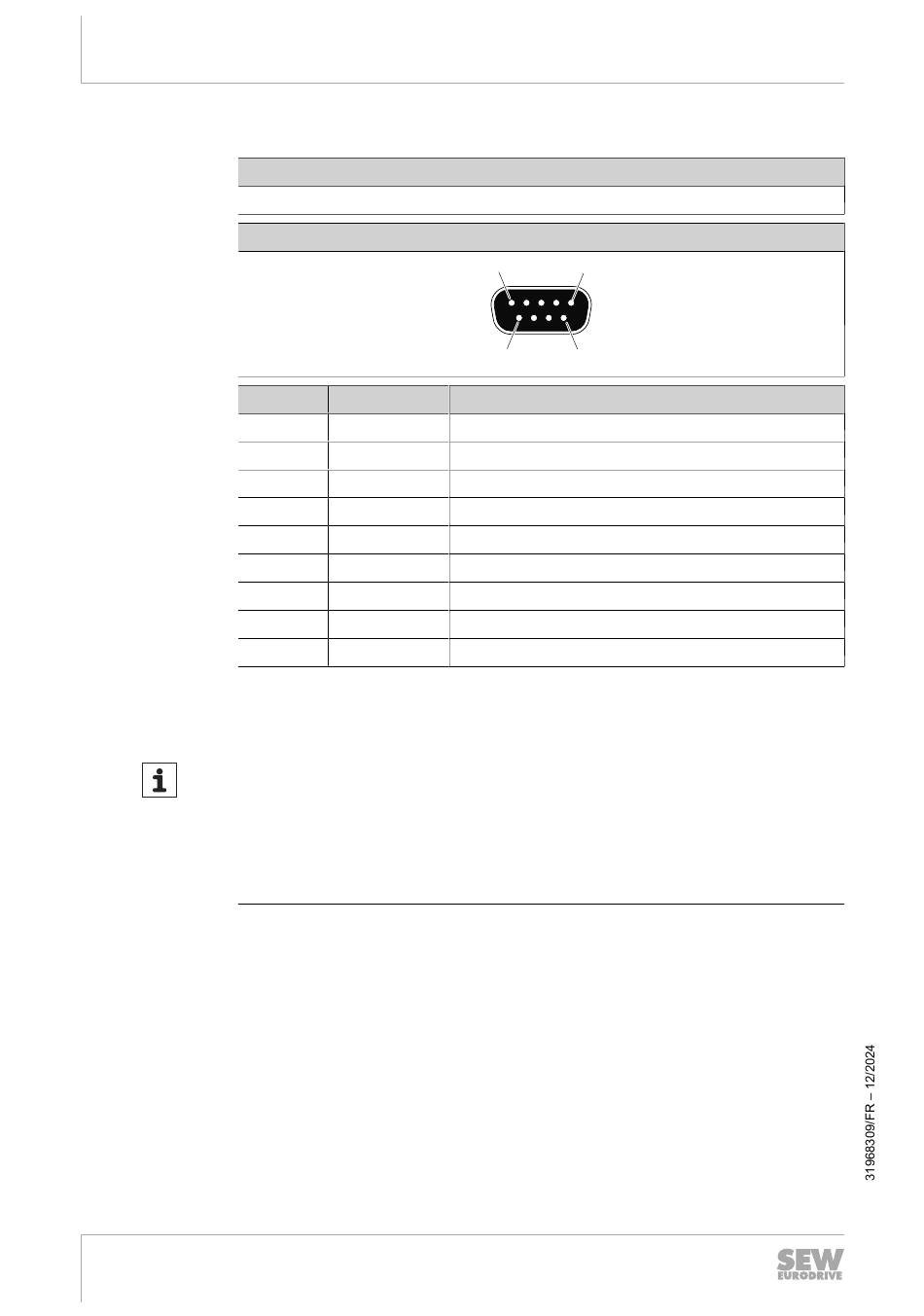

OCC11C
Connecteur CAN
Raccordement au bus
94
Manuel – MOVI-PLC
Mode de raccordement
Sub-D, 9 pôles, femelle
Schéma de raccordement
n°
Nom
1
n.c.
2
CAN_L
3
CAN_SHLD
4
n.c.
5
n.c.
6
n.c.
7
CAN_H
8
n.c.
9
n.c.
REMARQUE
•
Le bus CAN est raccordé via une liaison blindée à trois fils.
•
Dans le cas de systèmes avec plus de deux stations, tous les participants sont câ-
blés en parallèle. Pour cela, le câble de bus doit être relié en guirlande sans inter-
ruption.
•
Afin d'éviter des réflexions et des problèmes de transmission, toujours monter une
résistance de terminaison de ligne de 120 Ω aux extrémités du câble de bus.
®
I/O system C
5
1
9
6
Fonction
Non affecté
Liaison de données CAN (Low)
Blindage / équipotentialité bus CAN
Non affecté
Non affecté
Non affecté
Liaison de données CAN (High)
Non affecté
Non affecté
