12.2
OAI42C
12.2.1
Raccordements électriques
Raccordement
Mode de raccordement
Bornes à ressort

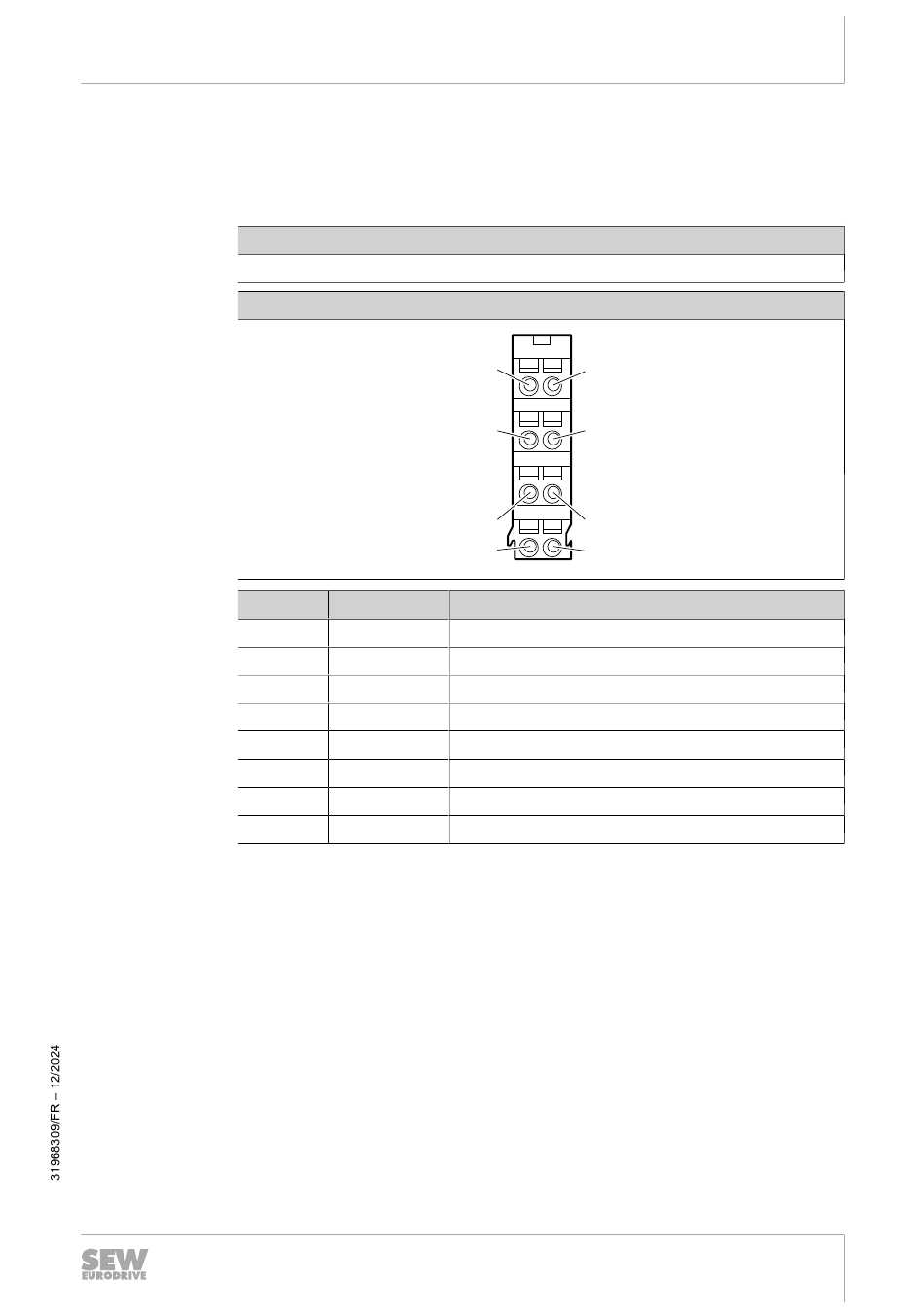

Schéma de raccordement
n°
1
2
3
4
5
6
7
8
[1]
[2]
[3]
[4]
Nom
Fonction
+AI 0
Canal 0 +
−AI 0
Potentiel de référence pour canal 0
+AI 2
Canal 2 +
−AI 2
Potentiel de référence pour canal 2
+AI 1
Canal 1 +
−AI 1
Potentiel de référence pour canal 1
+AI 3
Canal 3 +
−AI 3
Potentiel de référence pour canal 3
Modules d'entrées analogiques
[5]
1
5
[6]
2
6
3
7
[7]
4
8
[8]
Manuel – MOVI-PLC
12
OAI42C
189
®
I/O system C
