Sew Eurodrive MOVI-PLC I/O system C Manuel page 375

• Phases A, B et Z
• 1 MHz max.
• Traitement sur 4 fronts

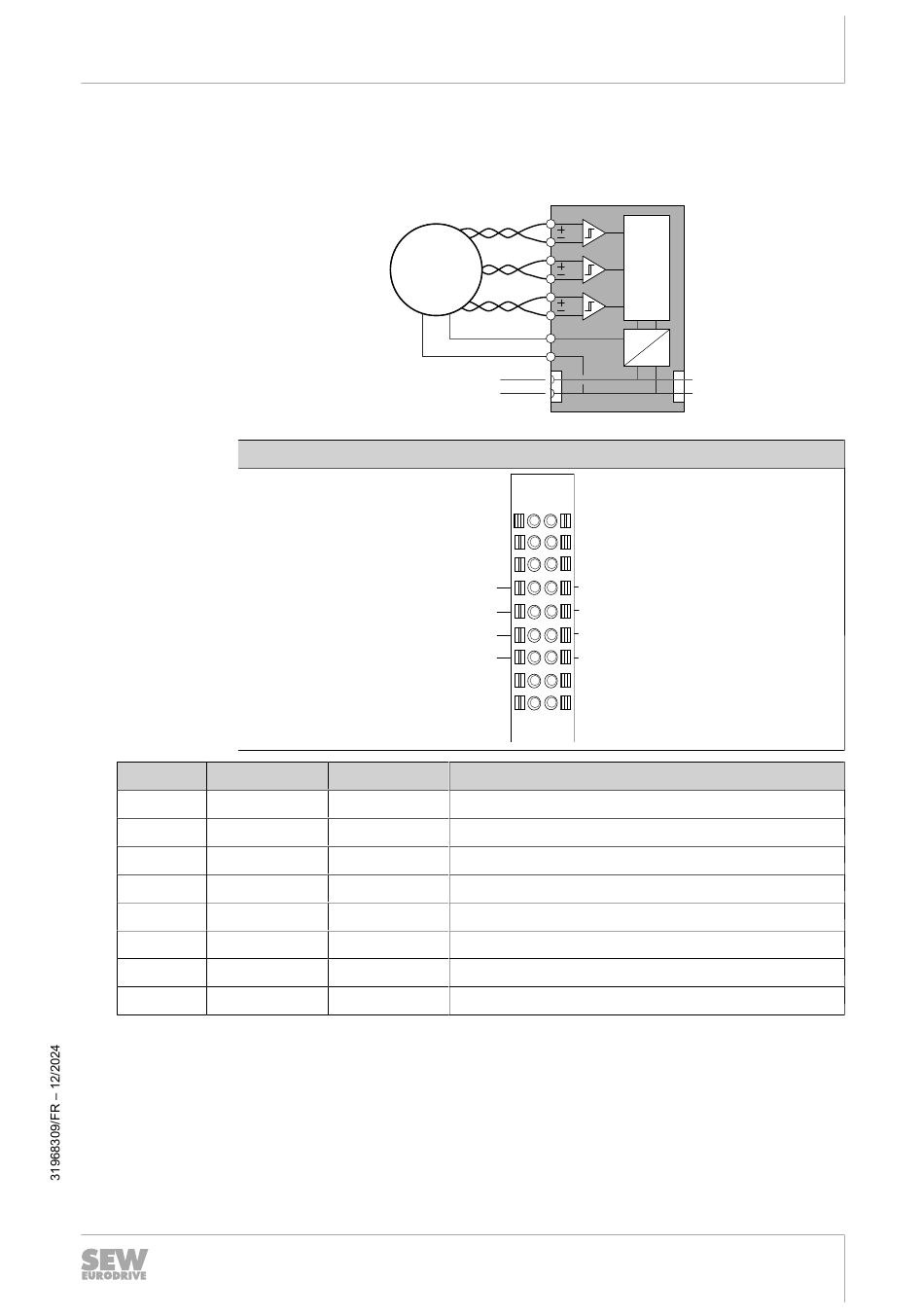

Schéma de raccordement
n° Nom
4 ENC5V
5 ENC+A
6 ENC+B
7 ENC+Z
13 ENCoV
14 ENC-A
15 ENC-B
16 ENC-Z
Encoder
DC 5V
DC 24V
DC 0V
[4]
[5]
[6]
[7]
Entrée/sortie Fonction
Sortie Alimentation en tension codeur 5 V
Entrée Entrée codeur +A (5 V/TTL)
Entrée Entrée codeur +B (5 V/TTL)
Entrée Entrée codeur +Z (5 V/TTL)
Sortie Alimentation en tension codeur GND
Entrée Entrée codeur -A (5 V/TTL)
Entrée Entrée codeur -B (5 V/TTL)
Entrée Entrée codeur -Z (5 V/TTL)
Modules fonctionnels
A
B Logic
Z
DC
DC
[13]
[14]
[15]
[16]
Manuel – MOVI-PLC
14
OSS21C
41711354763
375
®
I/O system C
