Installation électrique
6
Câblage
6.3.1

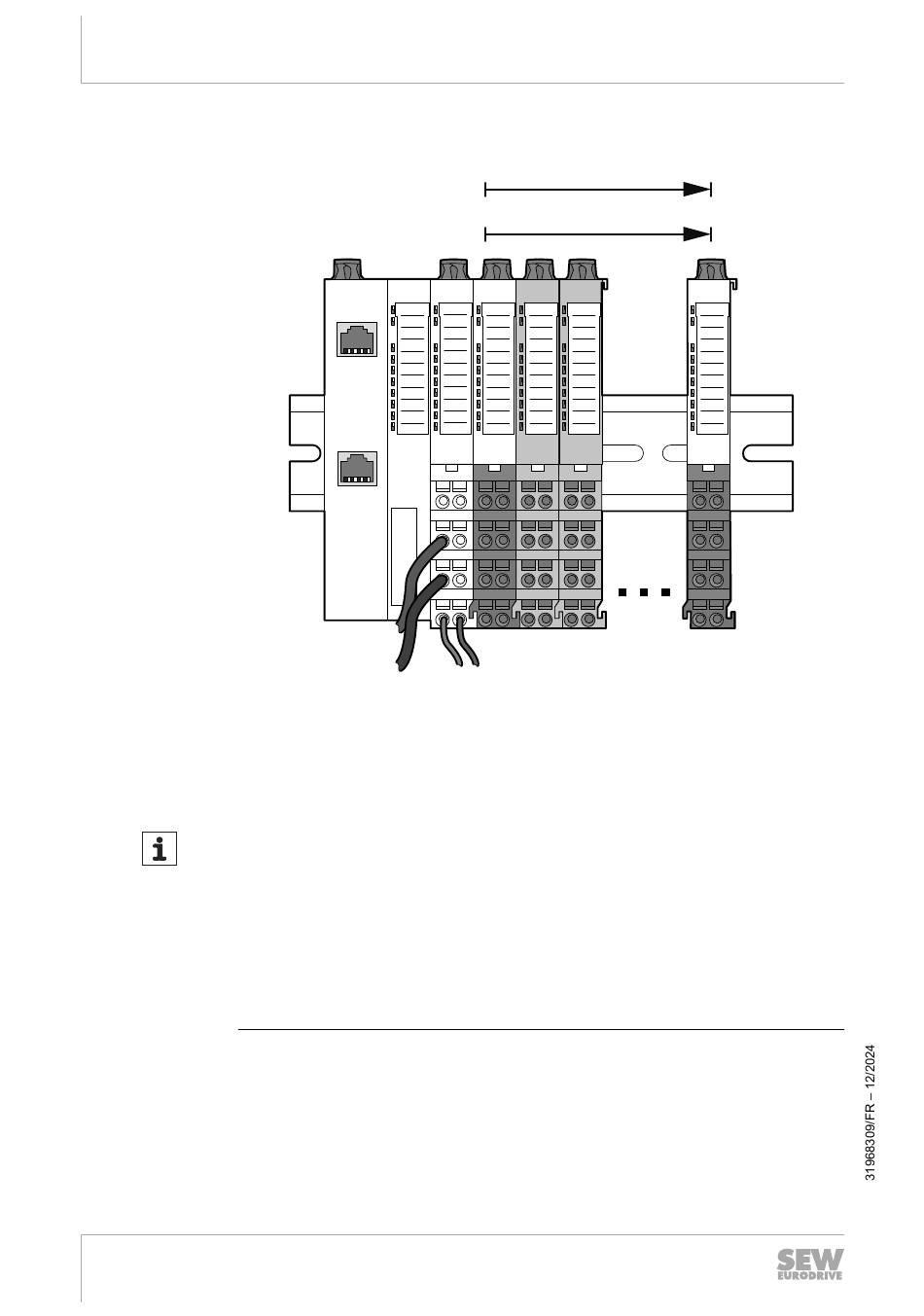

Câblage standard
44
Manuel – MOVI-PLC
SBUSplus
coupler
X1
IN
SEW
X2
OCE12C
OUT
DC24V
[1]
0V
[1] Alimentation en tension DC 24 V pour le niveau E/S (DC 10 A max.)
[2] Alimentation de l'électronique DC 24 V pour coupleur de bus et niveau E/S
(DC 2 A)
REMARQUE
•
Étant donné que l'alimentation en tension ne dispose d'aucune protection interne,
assurer une protection externe au moyen d'un fusible conforme au courant maxi-
mal, c'est-à-dire 10 A max. avec un fusible 10 A (de type rapide) ou un disjoncteur
10 A de type Z.
•
Lors du câblage, tenir compte de l'intensité maximale des contacts, qui est de
10 A max. pour MOVI-PLC
•
Il est recommandé de protéger l'alimentation de l'électronique du coupleur de bus
et des niveaux E/S en externe. Pour cela, utiliser un fusible de 2 A (de type ra-
pide) ou un disjoncteur de protection de 2 A de type Z.
L'alimentation de l'électronique est protégée en interne contre la haute tension par un
fusible. Ce fusible se trouve à l'intérieur du module de puissance. Si le fusible a dé-
clenché, remplacer le module électronique.
®
I/O system C
SysDC5V ≤ 3A
DC24V ≤ 10A
PM
8xDI24V
SDO4x
SDI4x
DC24V/10A
DC24V0.5A
DC24V
PWR
PWR IO
RUN
RUN
RUN
SF
MF
MF
MF
RUN
PWR
L/A1
PF
IF1
L/A2
IF2
SEW
SEW
SEW
SEW
ODI81C
OFI41C
OFO41C
1
5
1
5
1
5
1
2
6
2
6
2
6
2
3
7
3
7
3
7
3
4
8
4
8
4
8
4
[2]
DC24V
0V
®
I/O system C.
8xDI24V
RUN
MF
SEW
ODI81C
5
1
5
6
2
6
7
3
7
8
4
8
32974848139
