2. Actionner le dispositif de déverrouillage situé sous le module électronique situé à

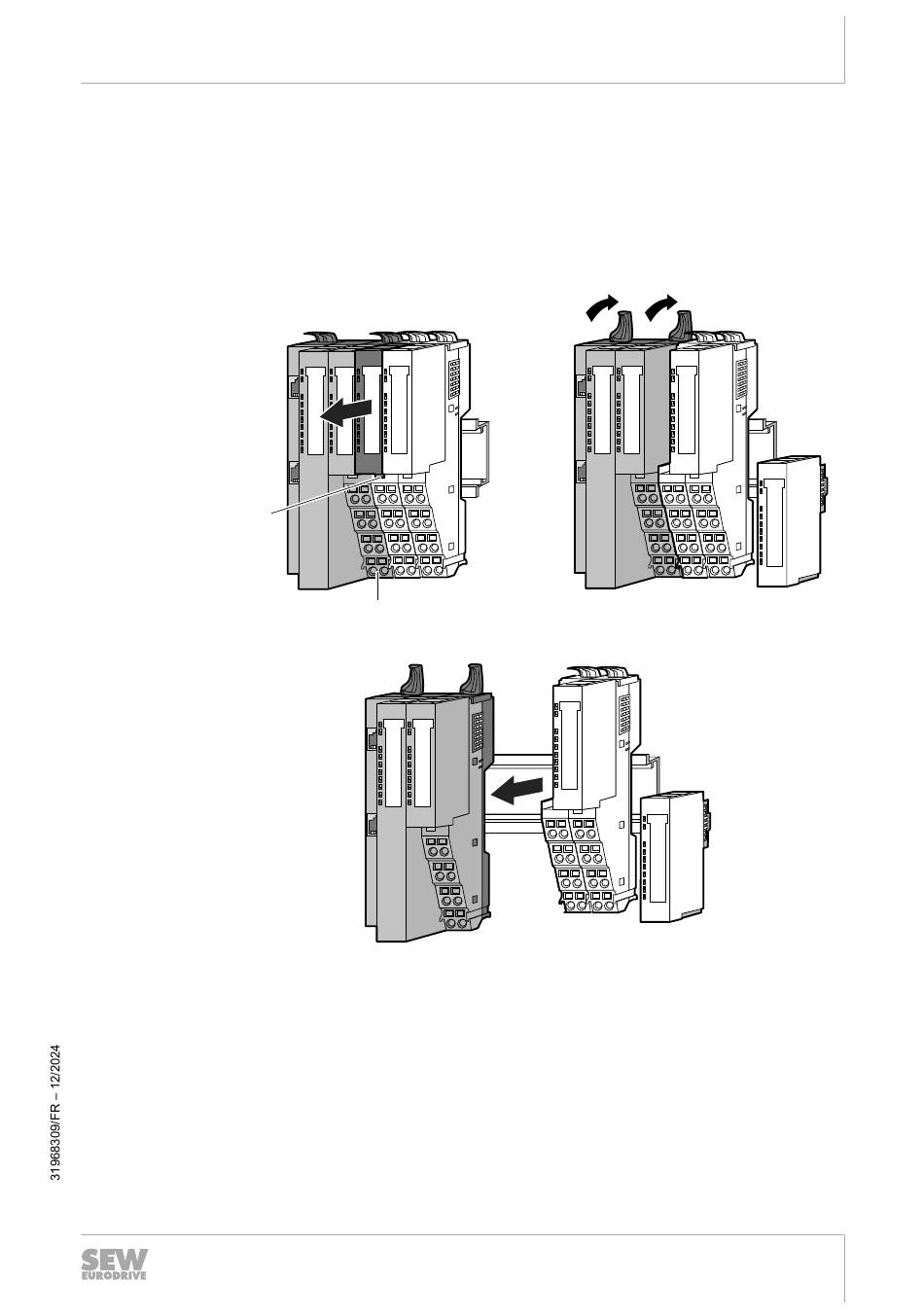

droite du coupleur de bus, puis retirer le module en le tirant vers l'avant (voir illus-
tration suivante, étape 1).
3. Relever toutes les languettes de verrouillage du coupleur de bus à remplacer
jusqu'à ce qu'un déclic soit audible (voir illustration suivante, étape 2).
4. Retirer le coupleur de bus à remplacer en le tirant vers l'avant (voir illustration
suivante, étape 3).
1.
[2]
[1]
[1]
Coupleur de bus à remplacer
[2]
Dispositif de déverrouillage
ð Le coupleur de bus est démonté.
5. Relever toutes les languettes de verrouillage du nouveau coupleur de bus jusqu'à
ce qu'un déclic soit audible (voir illustration suivante, étape 4).
6. Insérer le nouveau coupleur de bus dans le module de gauche et l'engager sur le
profilé support par les rails de guidage (voir illustration suivante, étape 5).
Installation mécanique
2.
3.
Manuel – MOVI-PLC
5
Démontage
12888441355
37
®
