14.7
OSS21C
14.7.1
Raccordements électriques
Remarques concernant le montage
Les exigences suivantes s'appliquent aux câbles de raccordement.
•
•
•
•
•
REMARQUE
Un blindage non conforme peut entraîner une augmentation du rayonnement CEM.
Tenir compte des informations du chapitre "Installation électrique" (→ 2 41).
Raccordement
Mode de raccordement
Bornes à ressort

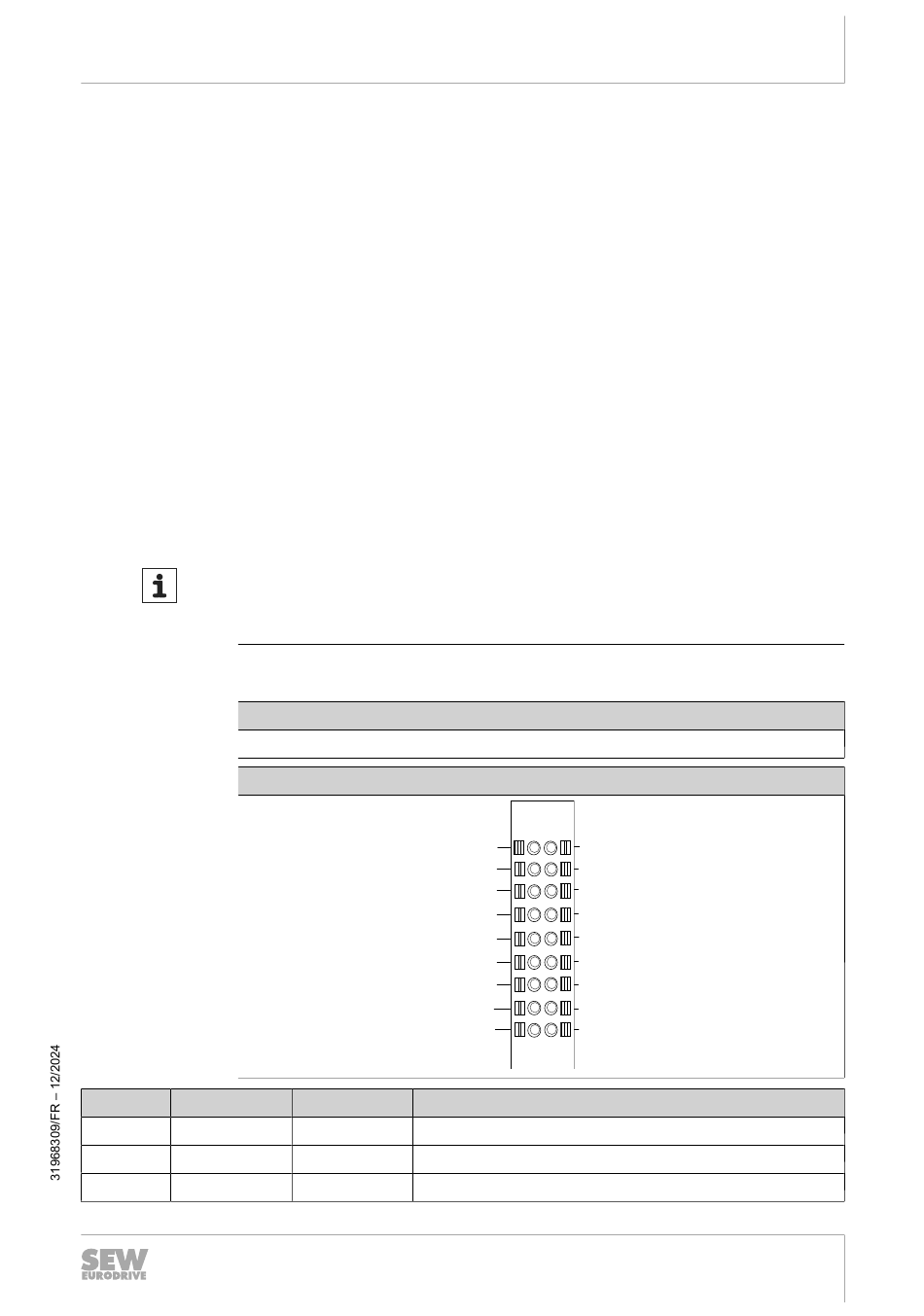

Schéma de raccordement
n°
Nom
1
PA 1
2
PA 2
3
48 V
Pour les raccordements E/S digitaux, il est possible d'utiliser des conducteurs à un
fil.
Si les câbles d'entrée et de sortie ont une longueur supérieure à 1 m, utiliser des
câbles blindés.
Raccorder le moteur pas à pas et le codeur via des câbles blindés.
Si la longueur est supérieure à 1 m, utiliser un câble d'alimentation moteur blindé.
Poser les câbles blindés juste en dessous du module sur le rail de blindage prévu
à cet effet.
– Relier le rail de blindage en local et avec une faible impédance à la plaque de
base.
– Mettre les câbles blindés venant de l'extérieur à la masse ou à la terre à
l'entrée de l'armoire de commande.
Entrée/sortie
Fonction
Sortie
Bobinage moteur A - Raccordement 1
Sortie
Bobinage moteur A - Raccordement 2
Entrée
Alimentation en tension moteur DC 20.4 V – 57.6 V
Modules fonctionnels
[10]
[1]
[2]
[11]
[12]
[3]
[13]
[4]
[14]
[5]
[15]
[6]
[7]
[16]
[8]
[17]
[9]
[18]
Manuel – MOVI-PLC
14
OSS21C
373
®
I/O system C
