Démontage
5.5.4
Remplacement d'un groupe de modules
38
Manuel – MOVI-PLC
7. Pour fixer le coupleur de bus sur le profilé support, rabattre les languettes de ver-
rouillage (voir illustration suivante, étape 6).

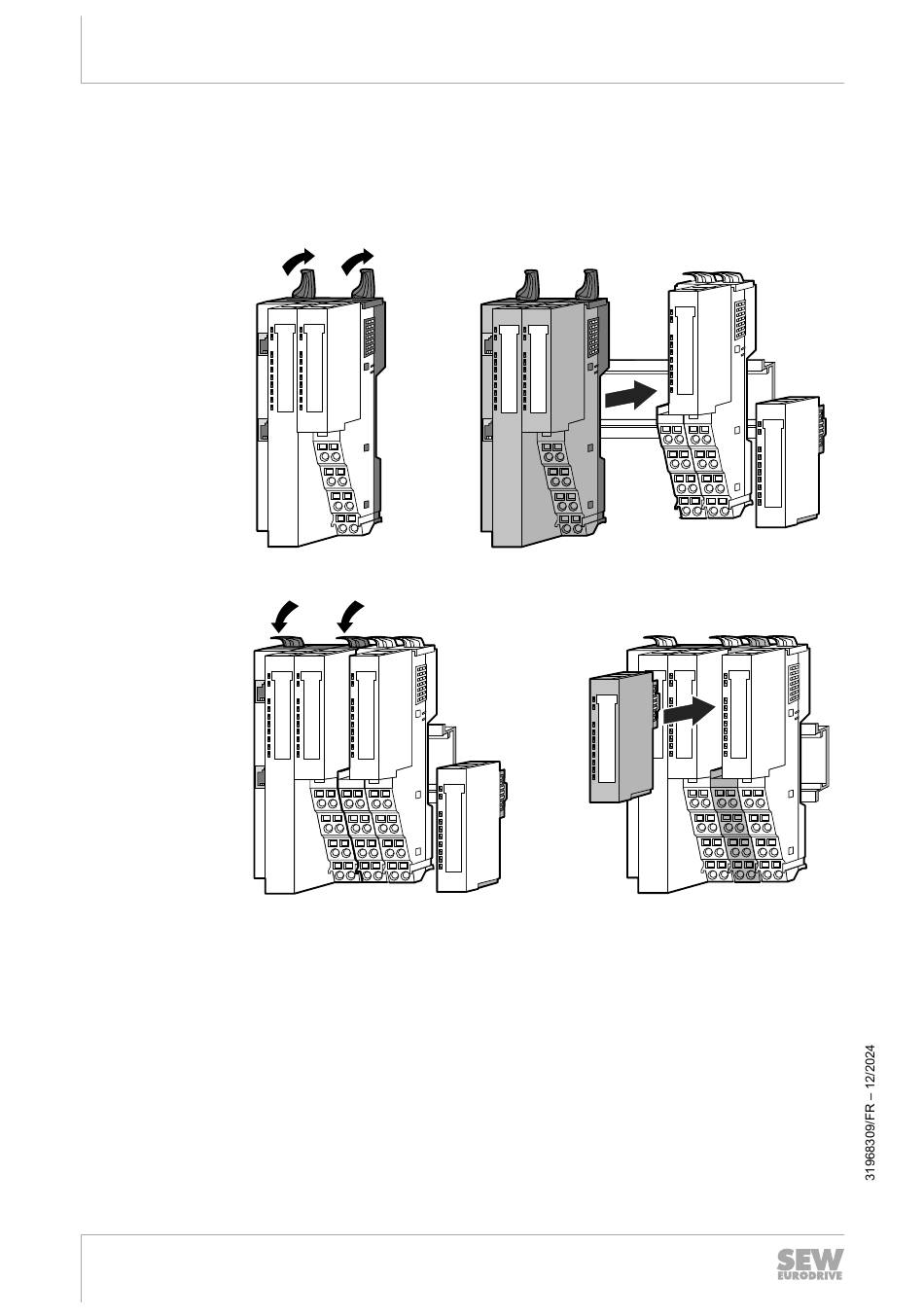

8. Engager le module électronique préalablement retiré par les rails de guidage,
jusqu'à ce qu'il s'emboîte dans le socle avec un déclic audible (voir illustration
suivante, étape 7).
4.
6.
ð Le coupleur de bus est remplacé.
Procéder comme suit.
1. Retirer les éventuels câbles du groupe de modules (voir chapitre "Câblage").
2. Actionner le dispositif de déverrouillage situé sous le module électronique situé à
droite du groupe de modules, puis retirer le module électronique en le tirant vers
l'avant (voir illustration suivante, étape 1).
3. Relever toutes les languettes de verrouillage du groupe de modules à remplacer
jusqu'à ce qu'un déclic soit audible (voir illustration suivante, étape 2).
®
I/O system C
5.
7.
12888444043
