Modules d'entrées analogiques
12
OAI44C
12.3
OAI44C
12.3.1
Raccordements électriques
Raccordement
200
Manuel – MOVI-PLC
ATTENTION
Variations de température dans le module OAI44C.
Les variations de température dans le module peuvent avoir une influence sur la
précision de mesure.
•
Ne pas disposer le module à proximité immédiate d'un module de puissance pré-
sentant un courant d'alimentation élevé.
•
Ne pas monter le module à l'extrémité d'une ligne.
•
Noter que le module doit se trouver dans un état statique, c'est-à-dire que la tem-
pérature de l'environnement du module doit être la plus constante possible (ar-
moire de commande fermée sans flux d'air).
•
La précision est atteinte 30 minutes après passage à l'état statique.
Mode de raccordement
Bornes à ressort

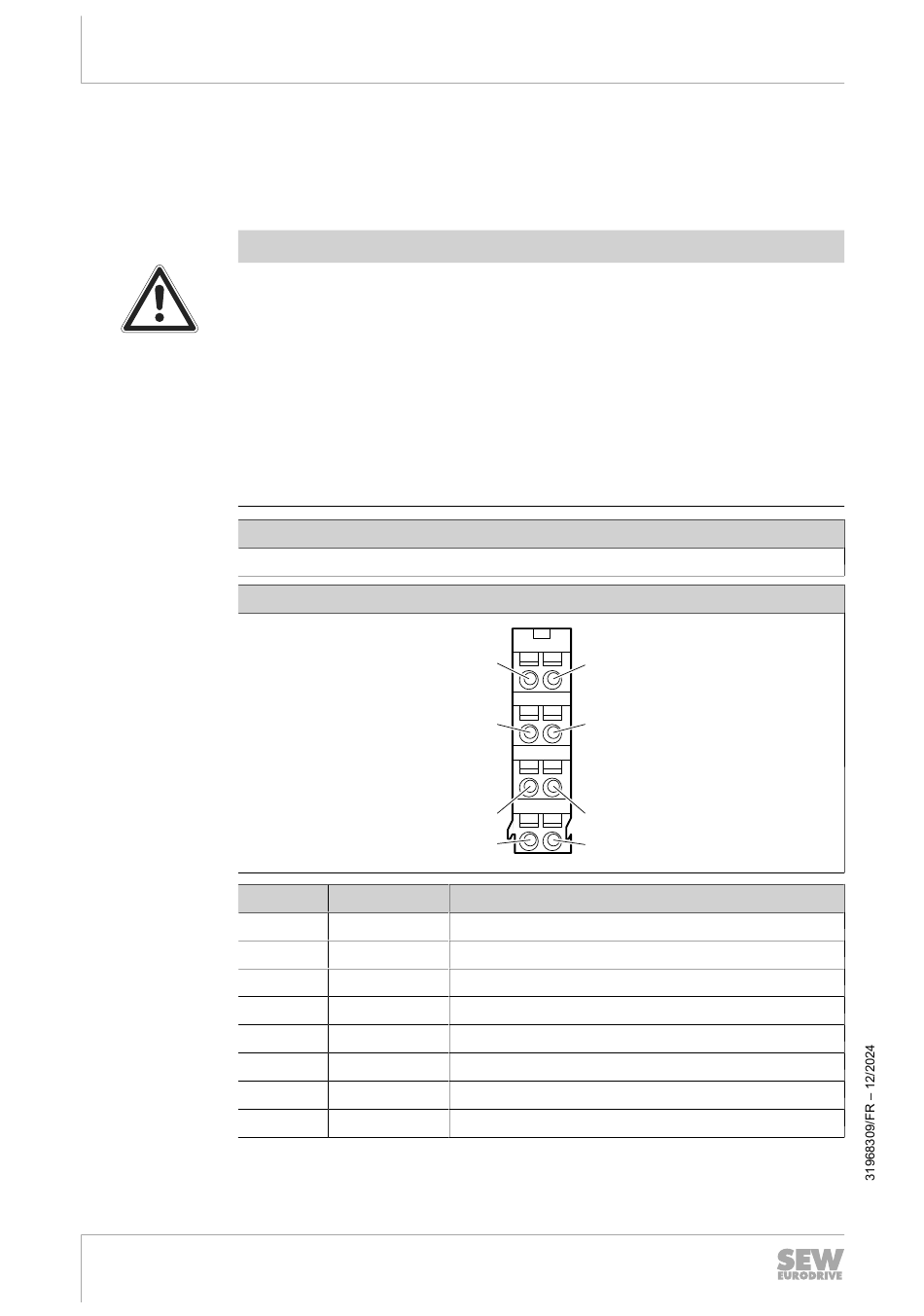

Schéma de raccordement
n°
Nom
1
+TC 0
2
−TC 0
3
---
4
---
5
+TC 1
6
−TC 1
7
---
8
---
®
I/O system C
[1]
[5]
1
5
[2]
[6]
2
6
3
7
[3]
[7]
4
8
[4]
[8]
Fonction
Canal 0 (+)
Potentiel de référence pour canal 0
Non affecté
Non affecté
Canal 1 (+)
Potentiel de référence pour canal 1
Non affecté
Non affecté
