Sew Eurodrive MOVI-PLC I/O system C Manuel page 372

Modules fonctionnels
14
OSM14C
[1]
1 5
[2]
2 6
[3]
3 7
[4]
4 8
62
372
Manuel – MOVI-PLC

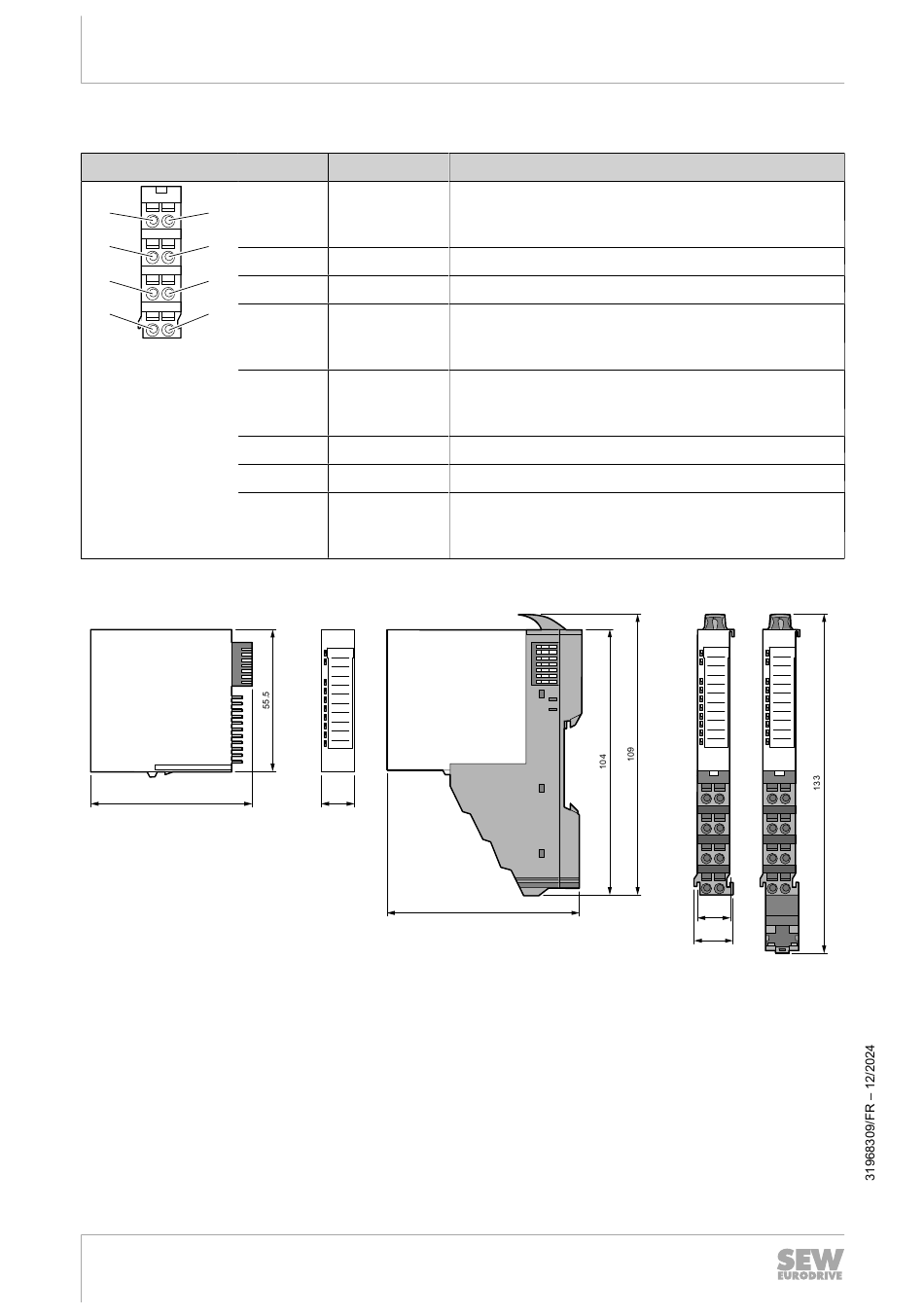

Affectation des raccordements
n° Nom
1 A+
[5]
[6]
2 DC 5 V
[7]
3 0 V
[8]
4 B+
5 A−
6 Z+
7 Z+
8 B−
Cotes
12.9
®
I/O system C
Fonction
A / impulsion (+) : entrée différentielle pour signal de
comptage ou voie A d'un codeur pour traitement sur 1,
2 ou 4 fronts
DC 5 V pour codeur (500 mA max.)
GND
B / sens (+) : entrée différentielle pour signal de direc-
tion ou voie B d'un codeur, inversable par paramé-
trage.
A / impulsion (-) : entrée différentielle pour signal de
comptage ou voie A d'un codeur pour multiplication
par 1, 2 ou 4 en interne des impulsions
Entrée différentielle pour reset (+)
Entrée différentielle pour reset (-)
B / sens (-) : entrée différentielle pour signal de direc-
tion ou voie B d'un codeur, inversable par paramé-
trage.
76.5
12.9
15
