12.4
OAI45C
12.4.1
Raccordements électriques
Raccordement
Mode de raccordement
Bornes à ressort

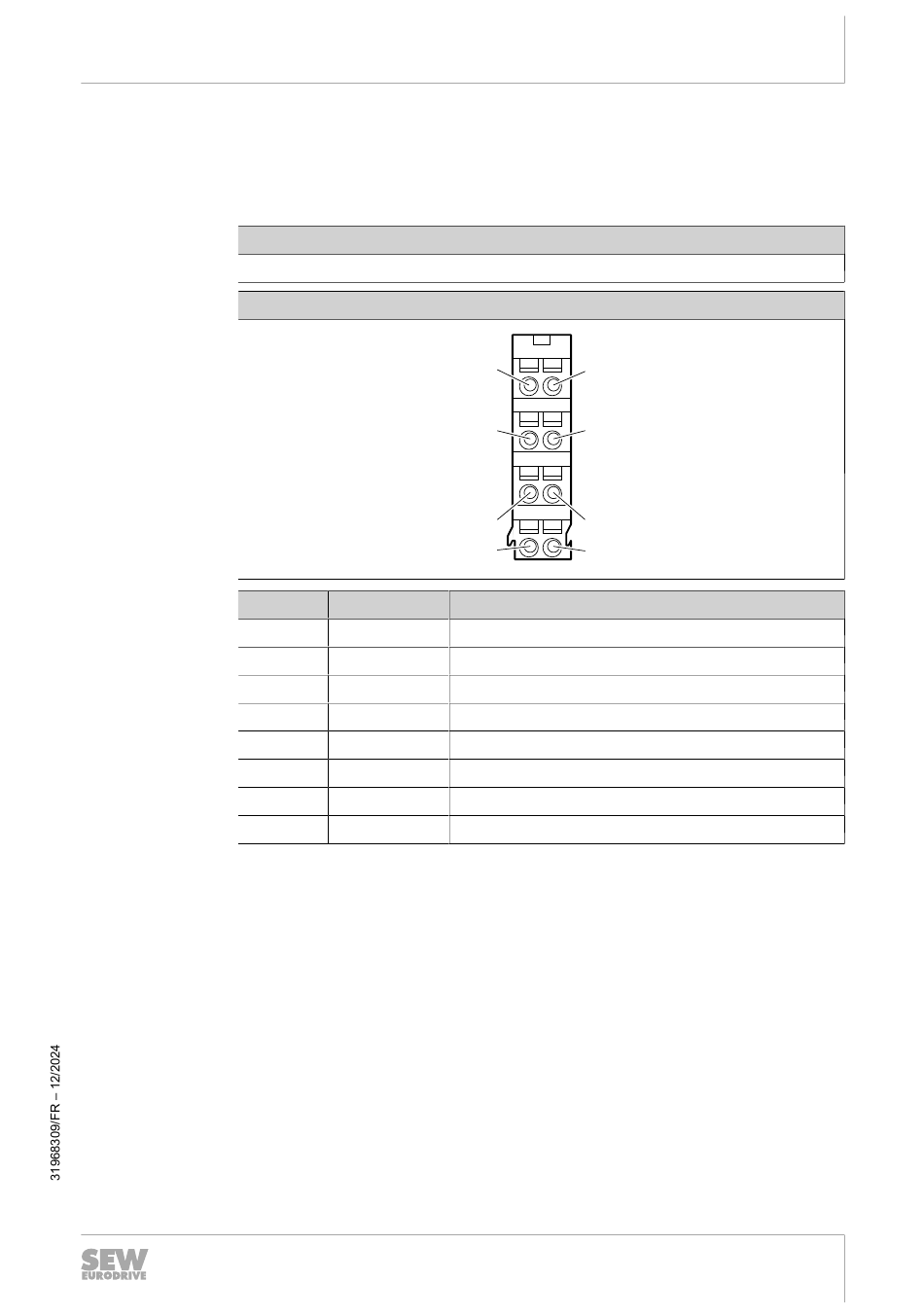

Schéma de raccordement
n°
1
2
3
4
5
6
7
8
Mesure à deux conducteurs
Il est possible de procéder à une mesure à deux conducteurs sur tous les canaux.
Mesure à trois conducteurs
•
•
•
•
Mesure à quatre conducteurs
•
Nom
+AI 0
−AI 0
+AI 2
−AI 2
+AI 1
−AI 1
+AI 3
−AI 3
Une mesure à trois conducteurs n'est possible que sur les canaux 0 et 1.
Attention : pour une mesure à trois conducteurs, toujours désactiver le canal cor-
respondant dans le paramétrage.
Le canal correspondant au canal 0 est le canal 2, le canal correspondant au
canal 1 est le canal 3.
Désactiver les canaux non utilisés dans le paramétrage.
Une mesure à quatre conducteurs n'est possible que sur les canaux 0 et 1.
Modules d'entrées analogiques
[1]
[5]
1
5
[2]
[6]
2
6
3
7
[3]
[7]
4
8
[4]
[8]
Fonction
Canal 0 (+)
Potentiel de référence pour canal 0
Canal 2 (+)
Potentiel de référence pour canal 2
Canal 1 (+)
Potentiel de référence pour canal 1
Canal 3 (+)
Potentiel de référence pour canal 3
