Modules d'entrées analogiques
12
OAI45C

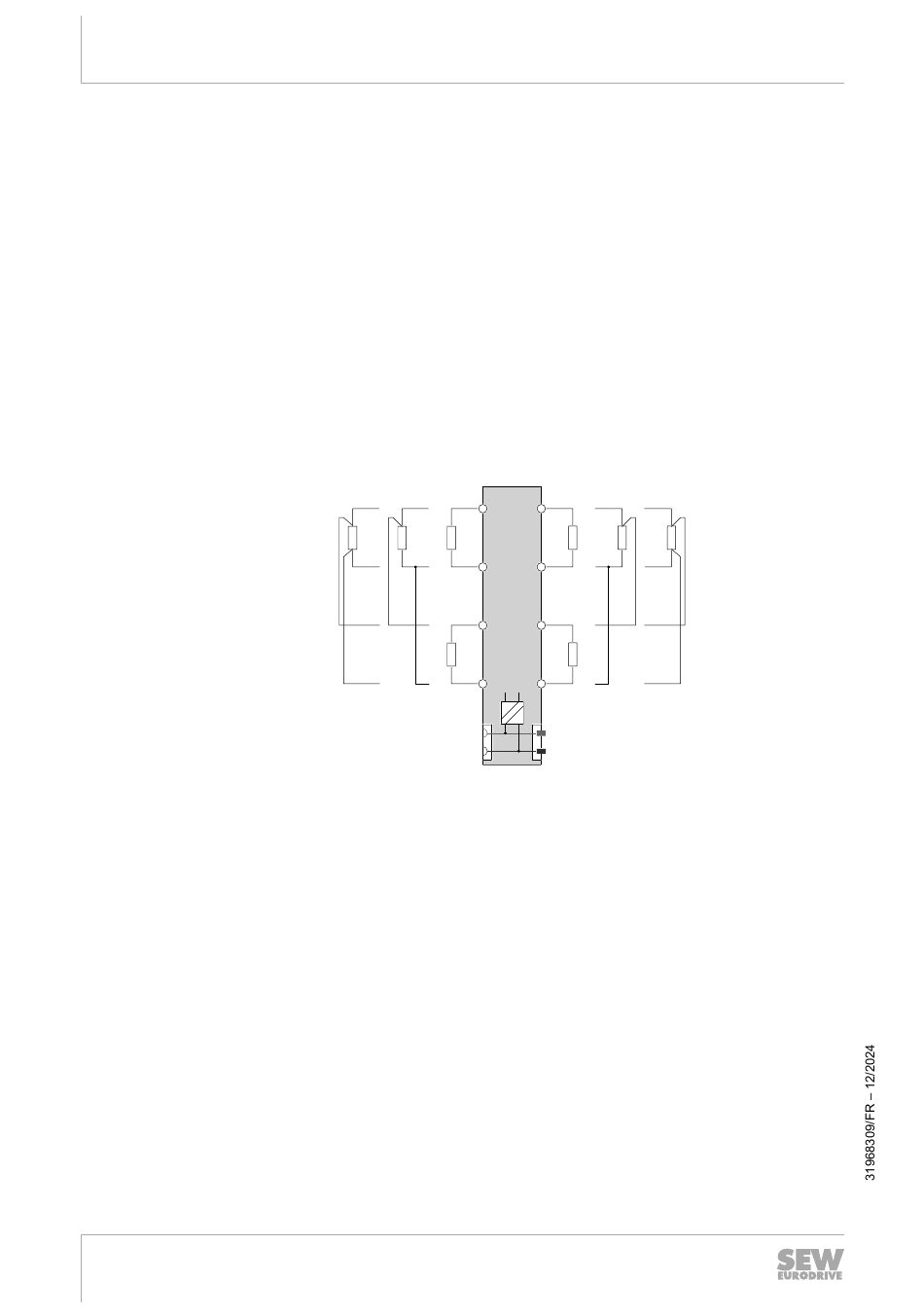

Schéma de branchement
214
Manuel – MOVI-PLC
•
Le courant de mesure pour le canal 0 est émis sur les broches 1 et 2. La mesure
pour le canal 0 s'effectue sur les broches 3 et 4. La valeur analogique pour le
canal 0 est indiquée dans EW 0.
•
Le courant de mesure pour le canal 1 est émis sur les broches 5 et 6. La mesure
pour le canal 1 s'effectue sur les broches 7 et 8. La valeur analogique pour le
canal 1 est indiquée dans EW 1.
•
Attention : pour une mesure à quatre conducteurs, toujours désactiver le canal
correspondant dans le paramétrage.
•
Le canal correspondant au canal 0 est le canal 2, le canal correspondant au
canal 1 est le canal 3.
•
Désactiver les canaux non utilisés dans le paramétrage.
Il
est
possible
de
2
2
0.08 mm
et 1.5 mm
.
®
I/O system C
raccorder
des
câbles
1
5
+
+
0
1
2
6
−
−
3
7
+
+
2
3
4
8
−
−
DC24V
0 V
d'une
section
comprise
36553763211
entre
