6.3.5 Raccordement du blindage de câble
Procéder comme suit.
1. Monter le porte-étrier, comme décrit au chapitre "Montage du porte-étrier".
2. Monter l'étrier.
3. Raccorder les câbles avec le blindage dénudé correspondant.
4. Raccorder les câbles sur l'étrier de blindage via la borne de raccordement du blin-

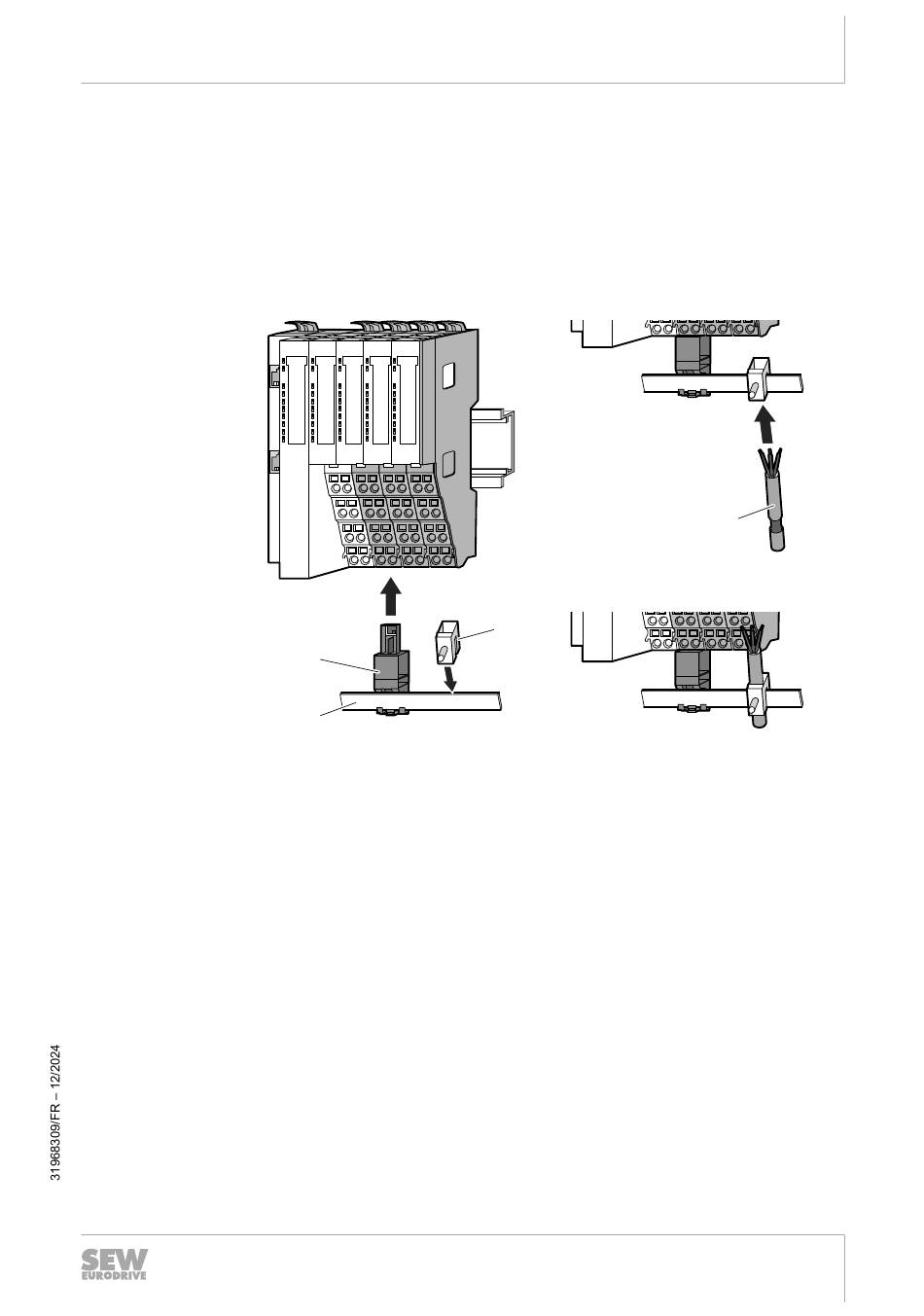

[1] Porte-étrier
[2] Étrier (10 x 3 mm)
[3] Borne de raccordement du blindage
[4] Blindage du câble
ð Le blindage du câble est raccordé.
dage.
