Installation électrique
6
Câblage
Câblage des modules
Branchement des fils
Débranchement des fils
Connecteurs
Retrait des connecteurs
46
Manuel – MOVI-PLC

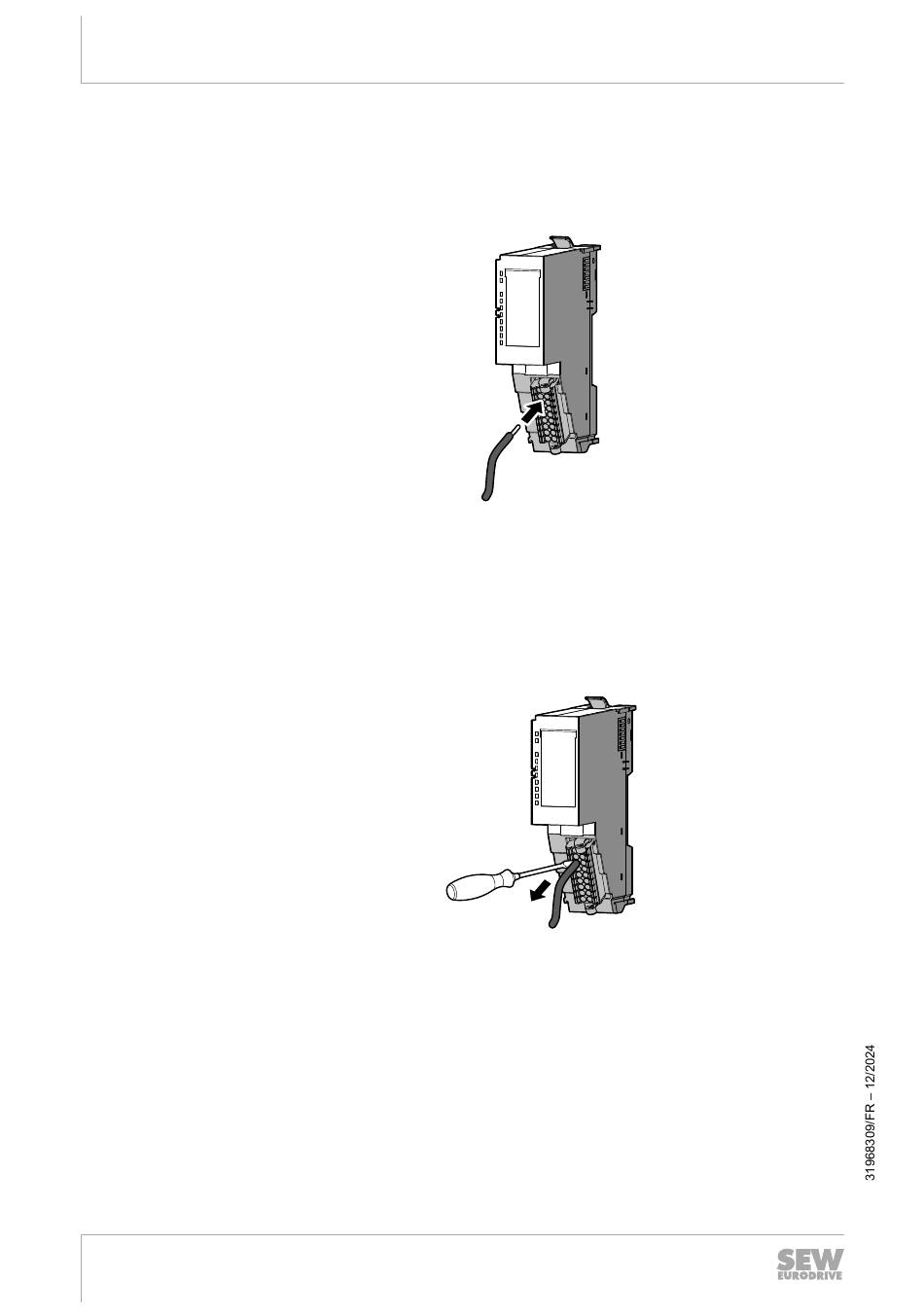

1. Introduire les conducteurs dénudés dans l'ouverture ronde du connecteur jusqu'en
butée.
ð Grâce au contact à ressort, le câble est relié solidement à la borne de raccorde-
ment.
1. À l'aide d'un tournevis adapté, exercer une pression sur le dispositif de déver-
rouillage.
2. Retirer le fil de l'ouverture ronde.
En cas de câblage vertical, il est p. ex. possible, pour un remplacement de module, de
retirer le connecteur du module. Ce dernier dispose donc d'un dispositif de déver-
rouillage.
1. Déverrouiller le connecteur à l'aide du levier de déverrouillage et le retirer.
®
I/O system C
41700886283
41700883851
