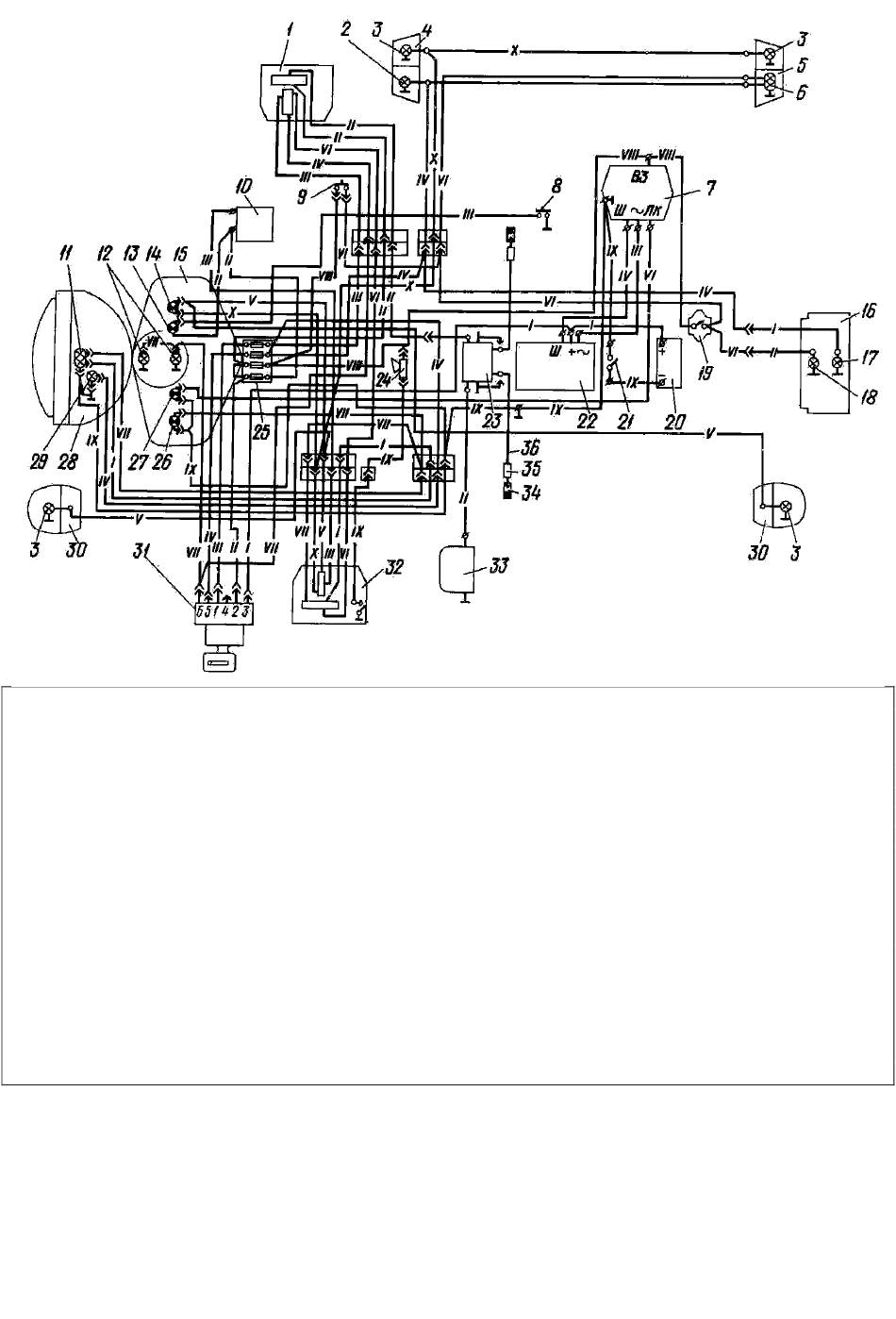

Fig. 30. Schéma de l'équipement électrique de la motocyclette :
1 - commutateur jour-nuit- avec interrupteur d'allumage. de secours; 2 - lampe A12-8 du feu d'encombrement du
side-car; 3 - lampe A12-21-3 du clignoteur; 4 - lanterne AV du side-car; 5 - lanterne AR du side-car; 6 - lampe A12-
21+5 du feu d'encombrement et du feu de stop; 7 - régulateur de dynamo; 8 - contact (interrupteur du voyant du
point neutre); 9 - interrupteur de feu de stop du frein à main; 10 - rupteur des clignoteurs; 11 - lampe code et route
A12-45+40; 12 lampe d'éclairage A12-1 du compteur de vitesse; 13 - voyant A12-1 du point neutre et de la marche
arrière; 14 - voyant A12-1 des clignoteurs; 15 - tableau de bord; 16 - lanterne AR; 17 - lampe AI2-5 du feu
d'encombrement et d'éclairage de la plaque d'immatriculation ; 18 - lampe A12-21-3 du feu de stop de la
motocyclette; 19 - interrupteur de feu de stop de la motocyclette; 20 - batterie d'accumulateurs; 21 - interrupteur de
masse; 22 - dynamo; 23 - bobine d'allumage; 24 - avertisseur sonore; 25 - bloc de fusibles; 26 - voyant A12-1 du
feu route; 27 - lampe témoin A12-1 de la dynamo; 28 - phare de la motocyclette; 29 - lampe A12-4 du feu
d'encombrement et de stationnement du phare; 30 - clignotant gauche; 31 - contacteur d'allumage à clé; 32 -
commutateur d'éclairage et des clignotants; 3,1 - rupteur; 34 - bougie d'allumage; 35 - embout de bougie; 36 -
câble HT.
Nota. Au lieu des lanternes (v. rep. 4 et 5) on a installé sur la motocyclette solo les clignotants droits (type - v. rep.
30)
Couleurs des conducteurs:
I - bleue
II - rouge
III - grise
IV - jaune
V - noire
VI - verte
Page 52 sur 52
VII - orange
VIII - rose
IX - brune
X - violette
