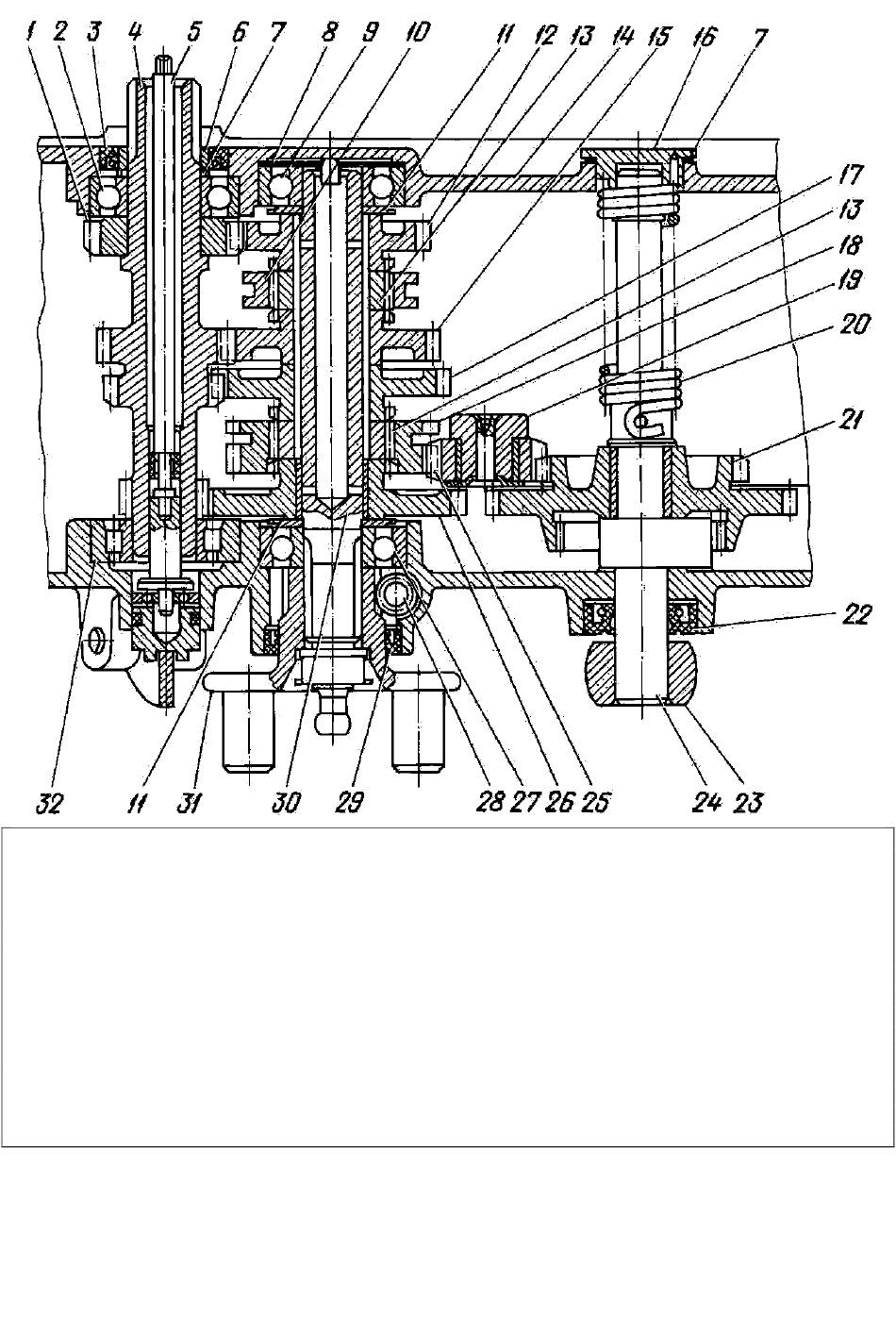

Fig. 14. Développement des arbres (marche arrière engagée) :
1 - pignon de vitesse IV d'arbre primaire; 2 - roulement à billes d'arbre primaire; 3 - presse-étoupe d'arbre primaire;
4 - arbre primaire; 5 - tige de débrayage; 6 manchon d'arbre primaire; 7 - joint d'étanchéité; 8 - rondelle de chapeau
de roulement avant; 9 - roulement d'arbre secondaire; 10 - manchon d'embrayage des vitesses III et IV; 11 -
rondelle pare-huile d'arbre secondaire; 12 pignon de vitesse IV d'arbre secondaire; 13 - manchon d'arbre
secondaire; 14 - carter de boite; 15 pignon de vitesse III d'arbre secondaire; 16 - douille d'arbre du dispositif de
démarrage; 17 pignon de vitesse II d'arbre secondaire; 18 - manchon d'embrayage des vitesses I et II; 19 - support
du pignon intermédiaire; 20 - ressort du dispositif de démarrage; 21 - train de pignons du dispositif de démarrage;
22 - presse-étoupe d'arbre du dispositif de démarrage; 23 - levier du dispositif de démarrage; 24 - arbre du
dispositif de démarrage; 25 - pignon intermédiaire; 26 - pignon de vitesse I d'arbre secondaire; 27 - roulement
d'arbre secondaire; 28 pignon mené d'entraînement du compteur de vitesses; 29 presse-étoupe d'arbre
secondaire; 30 - arbre secondaire; 31 - disque de manchon élastique d'arbre à cardan; 32 roulement à rouleaux
d'arbre primaire
L'arbre secondaire est monté sur deux roulements à billes. Les pignons des vitesses I, II, III et IV tournent
aisément sur la surface extérieure des cannelures. Deux accouplements sont assis sur les cannelures de
