5. DESCRIPTION SUCCINCTE DE LA CONSTRUCTION ET ENTRETIEN

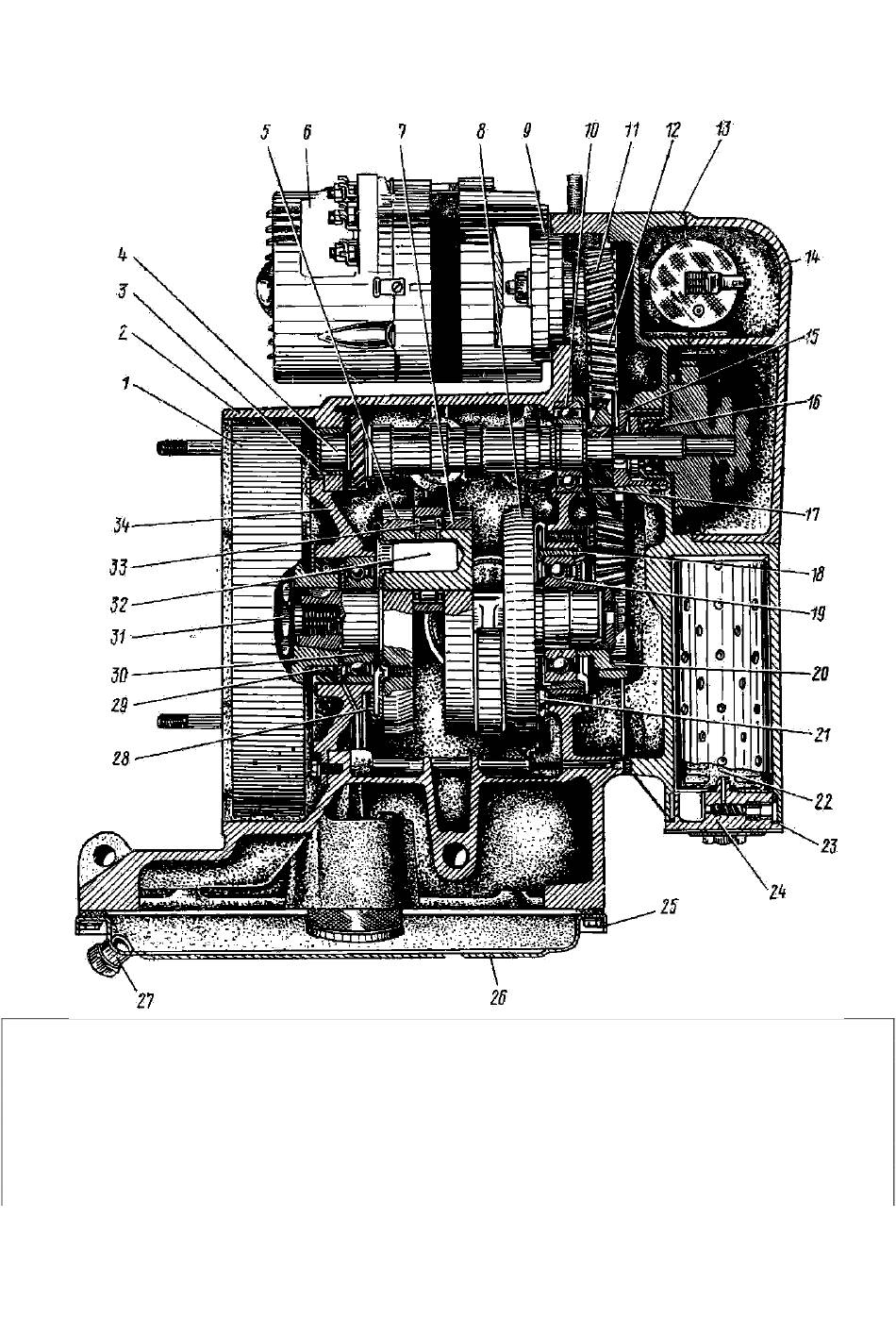

Fig. 4. Moteur (coupe longitudinale) :
1 - volant; 2 carter de moteur; 3 - douille d'arbre à cames; 4 - arbre à cames: 5 - flasque AR de vilebrequin; 6 -
dynamo; 7 - joue de vilebrequin; 8 - flasque AV de vilebrequin; 9 - joint d'étanchéité de la dynamo; 10 - palier
d'arbre à cames; 11 - pignon de dynamo; 12 - pignon d'arbre à cames;13 - couvercle de boîte de distribution; 14 -
couvercle AV de carter; 15 - reniflard; 16 - presse-étoupe; 17 - entraîneur de reniflard; 18 - boîtier de roulement à
billes AV; 19 - roulement à billes;20 - pignon moteur de distribution; 21 - récupérateur d'huile; 22 - filtre à huile; 23 -
bague d'étanchéité; 24 - bouchon de filtre à huile; 25 - boulon de cuvette d'huile; 26 - cuvette d'huile;27 - bouchon
