7.4. fourche avant
La fourche avant de la motocyclette est du type télescopique a ressorts intérieurs et à l'amortisseur hydraulique
à double effet.
La fourche avant (fig. 26) comprend la tige 8, la colonne de direction avec pontet 16, la traverse 3, deux bras
avec amortisseurs et l'amortisseur de guidon. On versera dans chaque bras 135 cm
écrous desserrage Il.
Au montage de la fourche AV, veiller à ce qu'un jeu de 0,2 à 0,5 mm soit ménagé entre l'embout supérieur du
ressort et le contre-écrou immobilisant l'écrou de serrage du bras. Ce jeu est nécessaire pour assurer la rotation
libre de l'écrou de serrage et de la tige.

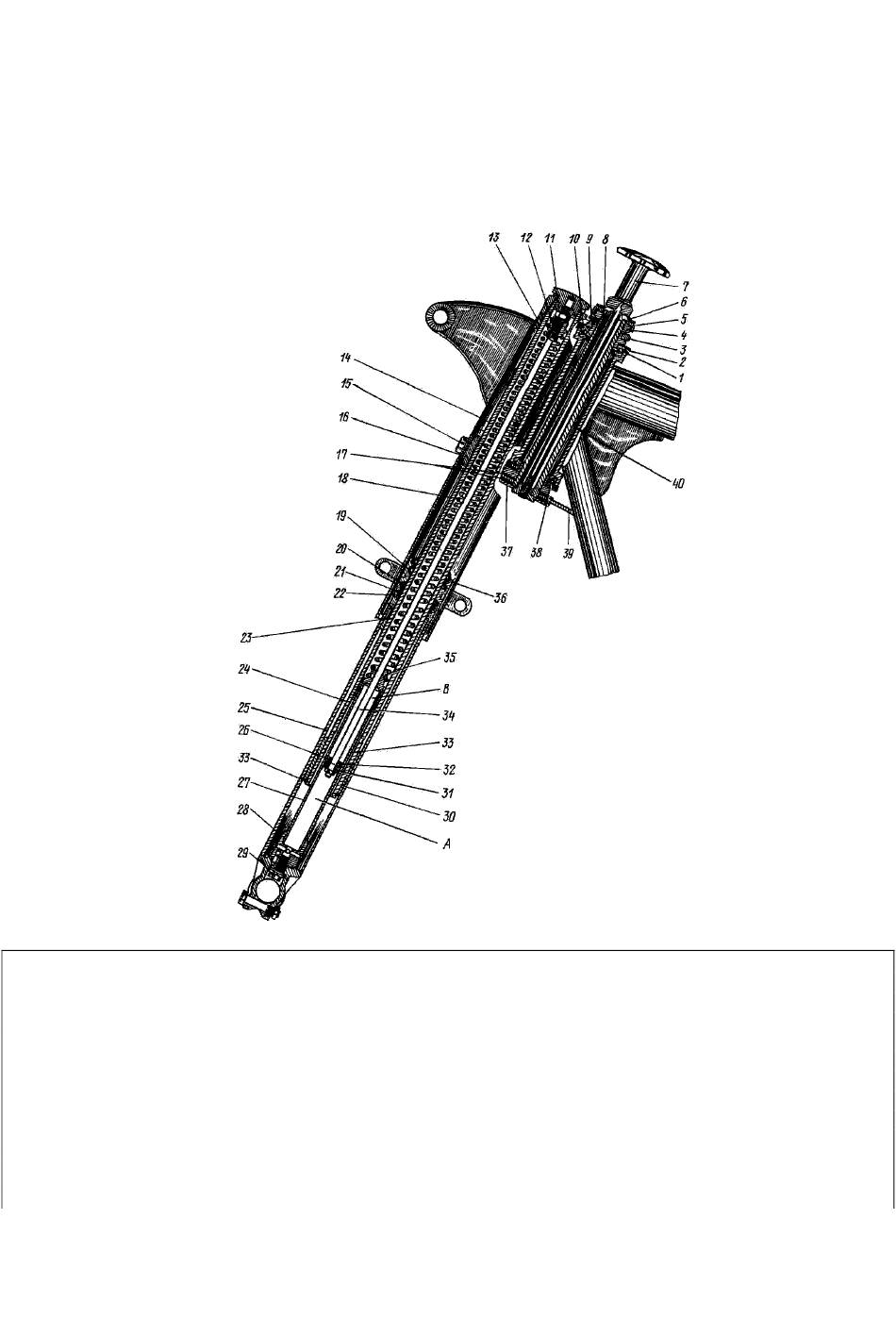

Fig. 26 Fourche AV :
1 - rondelle de protection; 2 - presse-étoupe; 3 - traverse de fourche 4 - écrou de la tige de colonne de direction; 5 -
rondelle d'appui; 6 - rondelle Grower; 7 - boulon de serrage; 8 - tige de colonne de direction; 9 - écrou de
roulement; 10 - roulement à billes supérieur radial et de butée; 11 écrou de serrage; 12 - embout supérieur de
ressort; 13 - bague d'étanchéité du fourreau; 14 fourreau de bras de fourche avec attache de phare; 15 - bouIon de
serrage; 16 , pontet de colonne de direction; 17 - rondelle de friction; 18 - ressort; 19 et 20 - garniture de presse-
étoupe; 21 - ressort de presse-étoupe; 22 - bague d'appui , 23 - douille supérieure; 24 - tube de bras de fourche;
25 gaine terminale de bras de fourche; 26 - goupille; 27 - tube du corps d'amortisseur; 28 - cône du corps
d'amortisseur; 29 - boulon fixant l'amortisseur; 30 - douille inférieure; 31 - guide inférieure d'amortisseur; 32 - piston
d'amortisseur; 33 - anneau élastique; 34 - tige d'amortisseur; 35 - écrou du tube d'amortisseur; 36 - corps du
presse-étoupe; 37 - rondelle mobile; 38 - roulement à billes inférieur radial et de butée; 39 - rondelle fixe
Page 44 sur 44
3
d'huile par les orifices des
