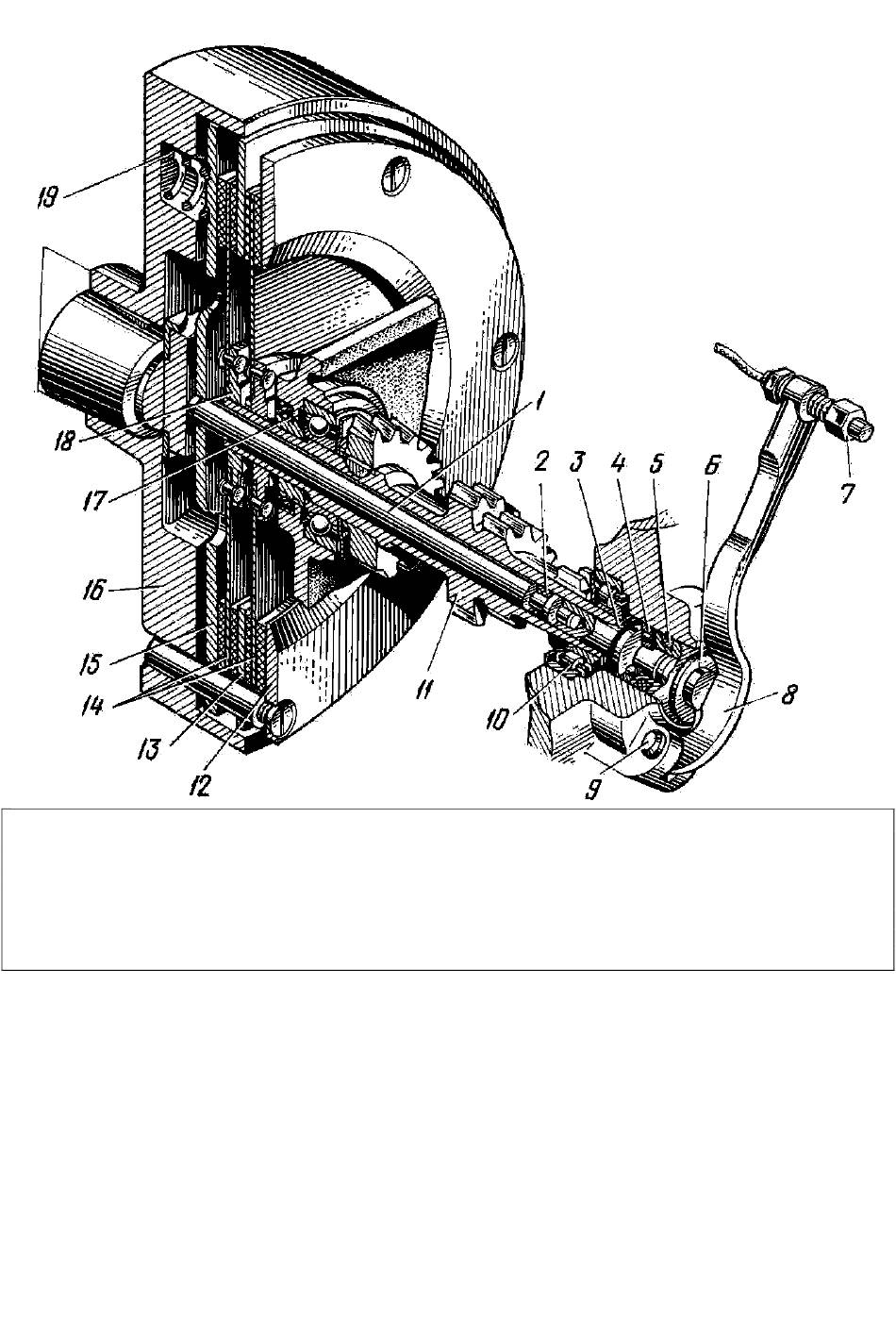

Fig. 13. Embrayage :
1 - tige de débrayage; 2 - presse-étoupe de tige; 3 - embout de tige; 4 - butée à billes; 5 - presse-étoupe de
coulisseau; 6 - coulisseau; 7 - vis de réglage; 8 - levier de débrayage; 9 - axe de levier; 10 - roulement d'arbre
primaire de la boite des vitesses; 11 - arbre primaire; 12 - disque de butée; 13 - disque intermédiaire menant; 14 -
disques menés; 15 - plateau de pression; 16 - volant; 17 presse-étoupe; 18 - moyeu de disque mené; 19 - ressort
6.2. Boite de vitesses (à marche arrière)
La boîte de vitesses de la motocyclette comprend de principaux organes: carter en deux éléments avec
couvercles, arbres primaire et secondaire avec pignons et manchons d'embrayage, mécanisme de
changement des vitesses, dispositif de démarrage et mécanisme d'engagement de marche arrière.
6.2.1.
Arbres
Le développement des arbres (marche arrière engagée) est donné fig. 14.
L'arbre primaire est installé sur les roulements à billes et à rouleaux. L'arbre est exécuté en seule pièce avec
la denture des pignons de vitesses I, Il et III. Le pignon de la vitesse IV est monté sur la clavette disque.
