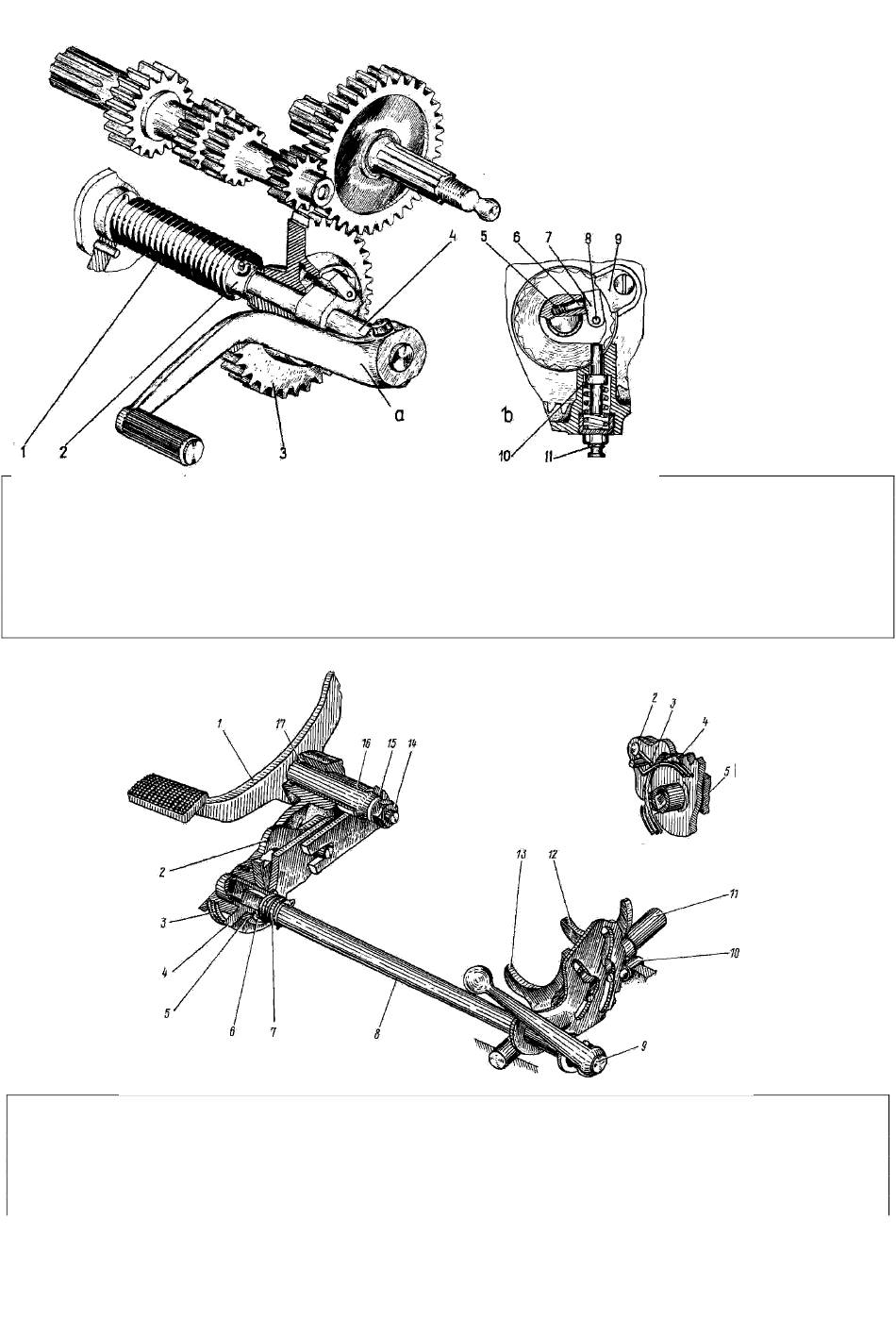

Fig. 19. Dispositif de démarrage :
1 - ressort de rappel; 2 douille d'arbre du dispositif de démarrage; 3 - pignon du dispositif de démarrage; 4 arbre du
dispositif de démarrage; 5 - ressort du cliquet; 6 - goupillede ressort; 7 - cliquet; 8 - axe de cliquet; 9 - déclencheur
de cliquet; 10 goupille du tampon du dispositif de démarrage; 11 - bouchon du tampon; a - cliquet en position de
travail; b cliquet déclenché
Fig. 20. Mécanisme de changement des vitesses :
1 - pédale de changement des vitesses; 2 - cliquet avec entraîneur; 3 - ressort de rappel; 4 - rochet; 5 - manivelle
du cliquet avec doigt; 6 - bague d'arrêt; 7 - ressort d'arbre de secteur; 8 - secteur de changement des vitesses; 9 -
levier de commande manuelle des vitesses; 10 - fixateur de secteur; 11 - arbre des fourches de commande des
