5.3.1.
Entretien du circuit de graissage.
Lors de l'inspection journalière préventive, on vérifiera la quantité d'huile dans le carter du moteur. Faire
l'appoint si nécessaire.
La jauge porte deux repères indiquant les limites inférieure et supérieure de la quantité d'huile. Pour vérifier
le niveau d'huile, essuyer la jauge et l'introduire dans le carter sans visser le bouchon.
L'huile doit être vidangée les premiers 500 km et ensuite, tous les 2500 km de parcours.

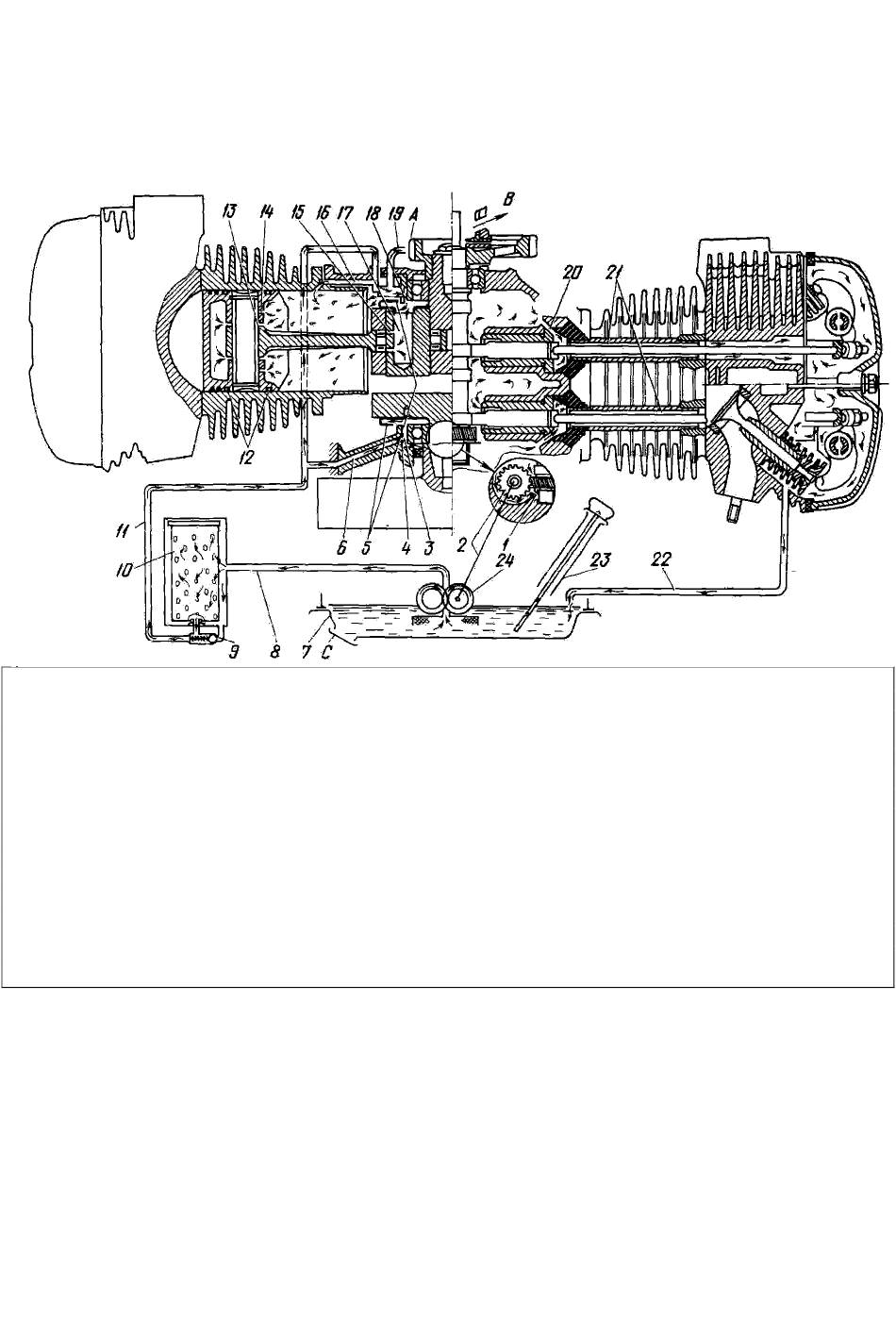

Fig. 7. Circuit de graissage du moteur :
1 - canal de graissage du palier AR d'arbre à canes; 2 - barre d'accouplement et pignon de commande de la
pompe à huile; 3-canal dans le corps de palier AR pour le passage d'huile vers le récupérateur; 4 - orifice calibré
pour passage d'huile; 5 - récupérateur d'huile de l'embiellage; 6 - canal vertical pour passage d'huile dans le corps
de palier AR; 7 - cuvette de carter; 8 - canal pour passage d'huile dans le filtre à huile; 9 - soupape de by-pass; 11 -
conduite principale; 12-segments racleurs; 13-orifices de graissage de l'axe de piston dans le pied de bielle; 14 -
trous dans les bossages de piston pour graissage de l'axe de piston; 15 - orifice dans le maneton pour graissage
du palier de tête de bielle; 16 - canal d'adduction d'huile au cylindre gauche; 17 - cavité interne de l'axe du
maneton pour graissage du palier de tête de bielle; 18 - gorge annulaire et échancrure fraisée dans le corps pour
passage d'huile; 19 - tube de graissage, des pignons de la distribution des gaz; 20 - canal de passage d'huile dans
la culasse; 21 - cavité interne des gaines de tringles pour passage d'huile; 22 - canal d'écoulement d'huile de la
culasse; 23 - bouchon de l'orifice de remplissage avec jauge; 24 - pompe à engrenage à huile : A graissage des
pignons de commande de la distribution des gaz; B sortie des gaz du carter de moteur; C vidange d'huile
Chauffer le moteur avant la vidange.
Vidanger ensuite le carter et le filtre à huile. A cet effet, dévisser le bouchon 27* (v. fig. 4 * Sur la cuvette
coulée, l'orifice de vidange du bouchon 27 se trouve à un autre point) de l'orifice de vidange et le bouchon 24
du filtre.
• Enlever le filtre de l'embout du bouchon.
• Laver ensuite le filtre à l'essence et laisser égoutter.
