Guide d'installation
teleCARE IP
6.6.2 Connexion de l'alimentation et des hublots de couloir
Le Room Controller supporte deux hublots de couloir et chacun a un connecteur terminal (bornier à
vis) identique à celui pour l'alimentation 24V/DC. Les points de raccordement sur la carte
électronique du room contrôleur pour l'alimentation et les hublots de couloir sont montrés dans le
paragraphe section correspondante.
Les fils d'alimentation pour la carte et ceux pour les hublots de couloir doivent être guidés autour
du boîtier/logement du Room Controller et être fixés par des serre-câbles, suivant les indications de
l'illustration suivante:

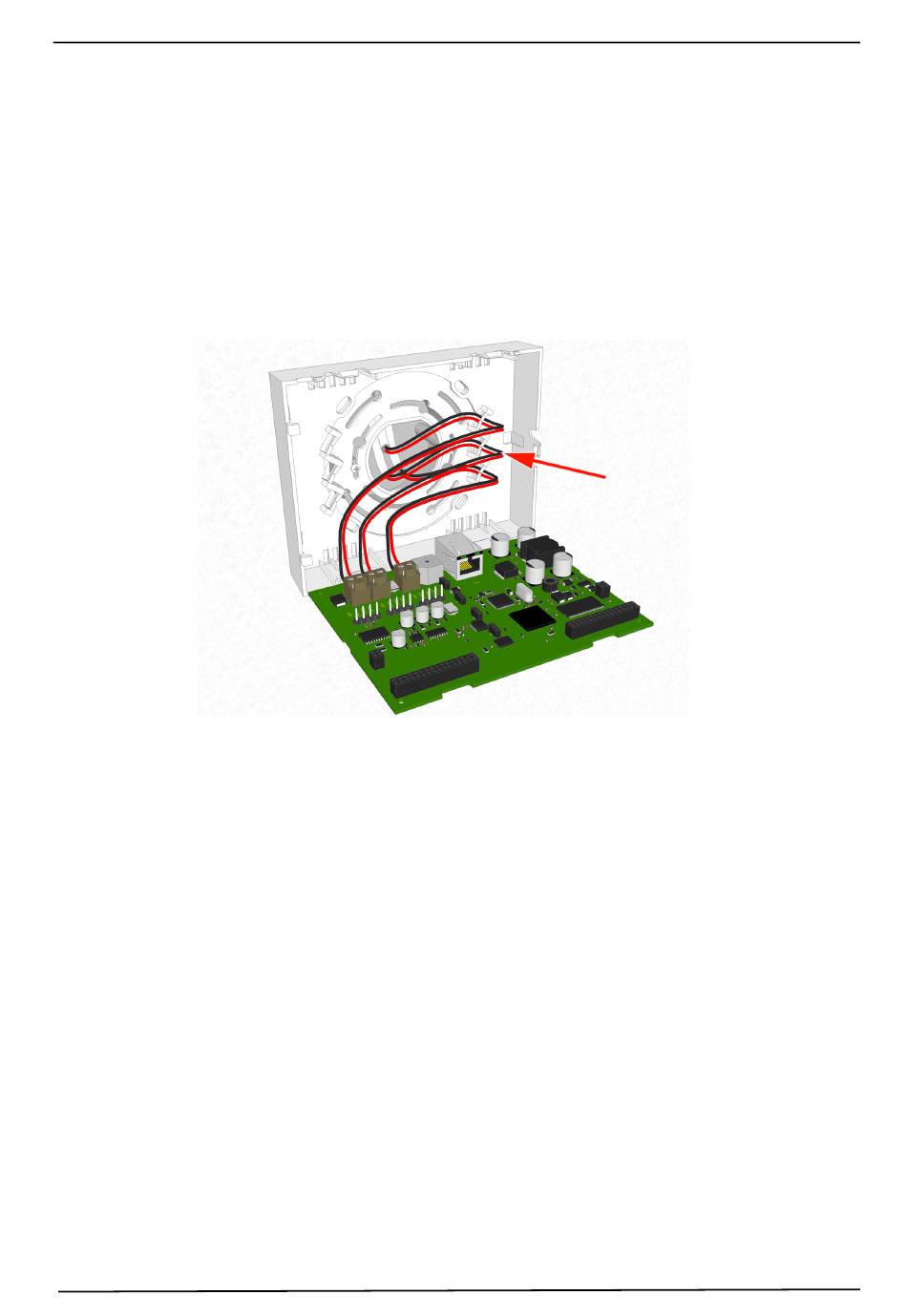

Figure 56. Connexion de l'alimentation de la carte et des hublots de couloir
NIRC3
Le hublot de couloir (NICL2) qui doit être utilisée avec le NIRC3 est alimenté directement à partir du
5.5V du bus de chambre et ne nécessite pas de connexion 24V DC distincte, d'autre part le room
controller NIRC3 n'est pas équipé de connecteur de sortie 24Volts
IMPORTANT:
couloir (NICL) ne doit pas être connecté au NIRC3. Connecter uniquement les hublots de
couloir (NICL2) aux bus de chambre du room controller génération NIRC3.
AG
NIRC
Puisque le room controller NIRC3 n'a pas de sortie en 24V, le hublot de
TD 92609FR
Utilisez des
serre-câbles
69
