Guide d'installation
teleCARE IP
6.9.12Connexion des barrettes à Led
Pour connecter une barrette à LED, insérez la fiche mâle 3 points de la barrette dans une des
positions de séries de trous appropriés à l'arrière de la carte du hublot de couloir.
Une fois que la barrette a été insérée et alignée face au marquage de la carte, appuyer dessus
complètement pour bien la connecter dans le Room Controller. Répétez le procédé sur les autres
barrettes à LED dans les autres positions.

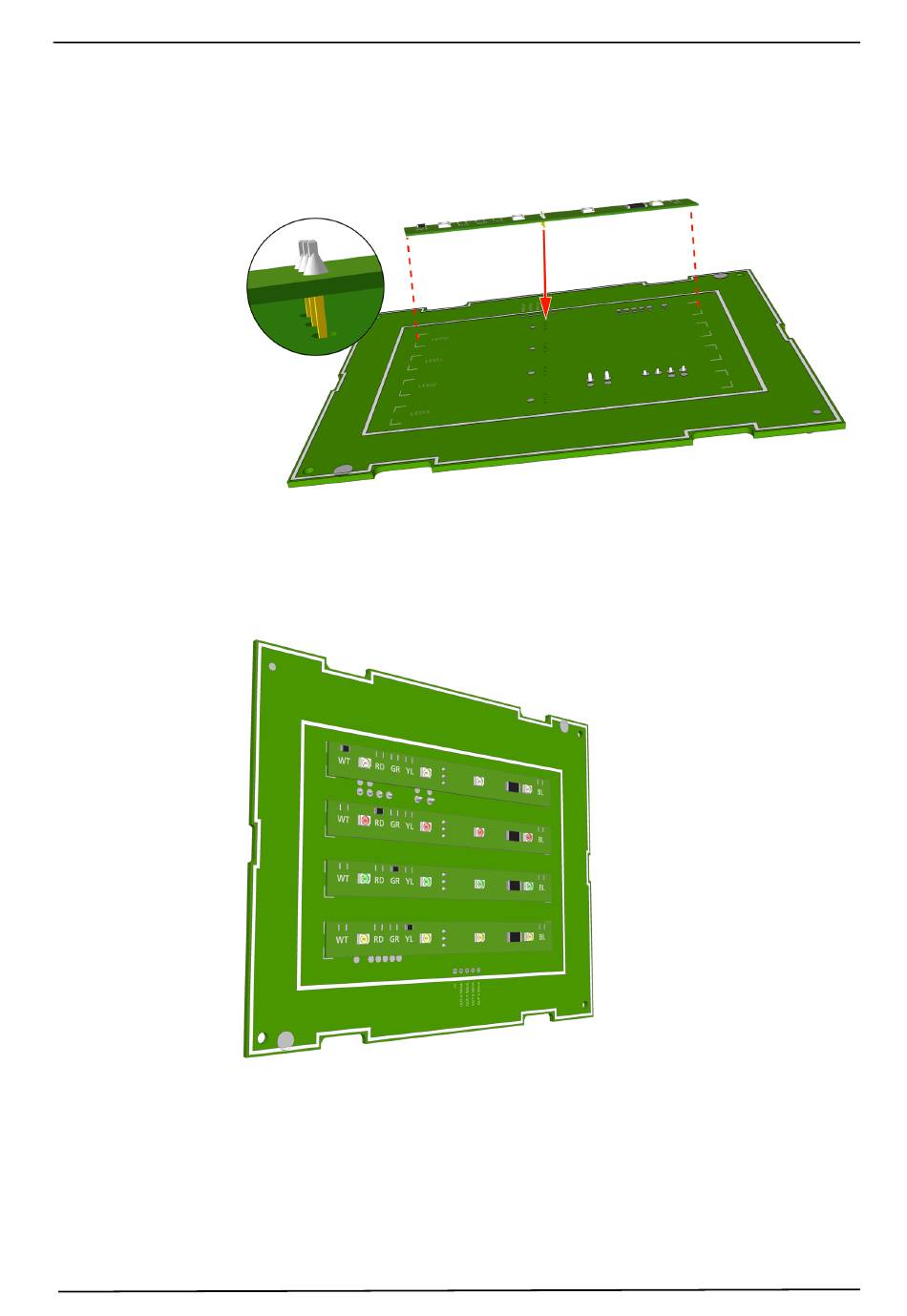

Figure 94. Carte électronique du hublot de couloir avec les 4 barrettes à LED, génération NICL
AG
Insérer la fiche mâle trois points de la barrette
dans une série des 3 trous de la carte du hublot
Figure 93. Branchement des barrettes à Led sur la carte du hublot
TD 92609FR
Aligner la barrette
sur les guides de la carte
du hublot de couloir
NICL
93
