Guide d'installation
teleCARE IP
Pour le montage de deux modules côte à côte, dont le module phonie, si celui-ci est monté côté
gauche de l'unité d'appel (en vue de face), le câble R190193 (de longueur 200mm) est nécessaire.

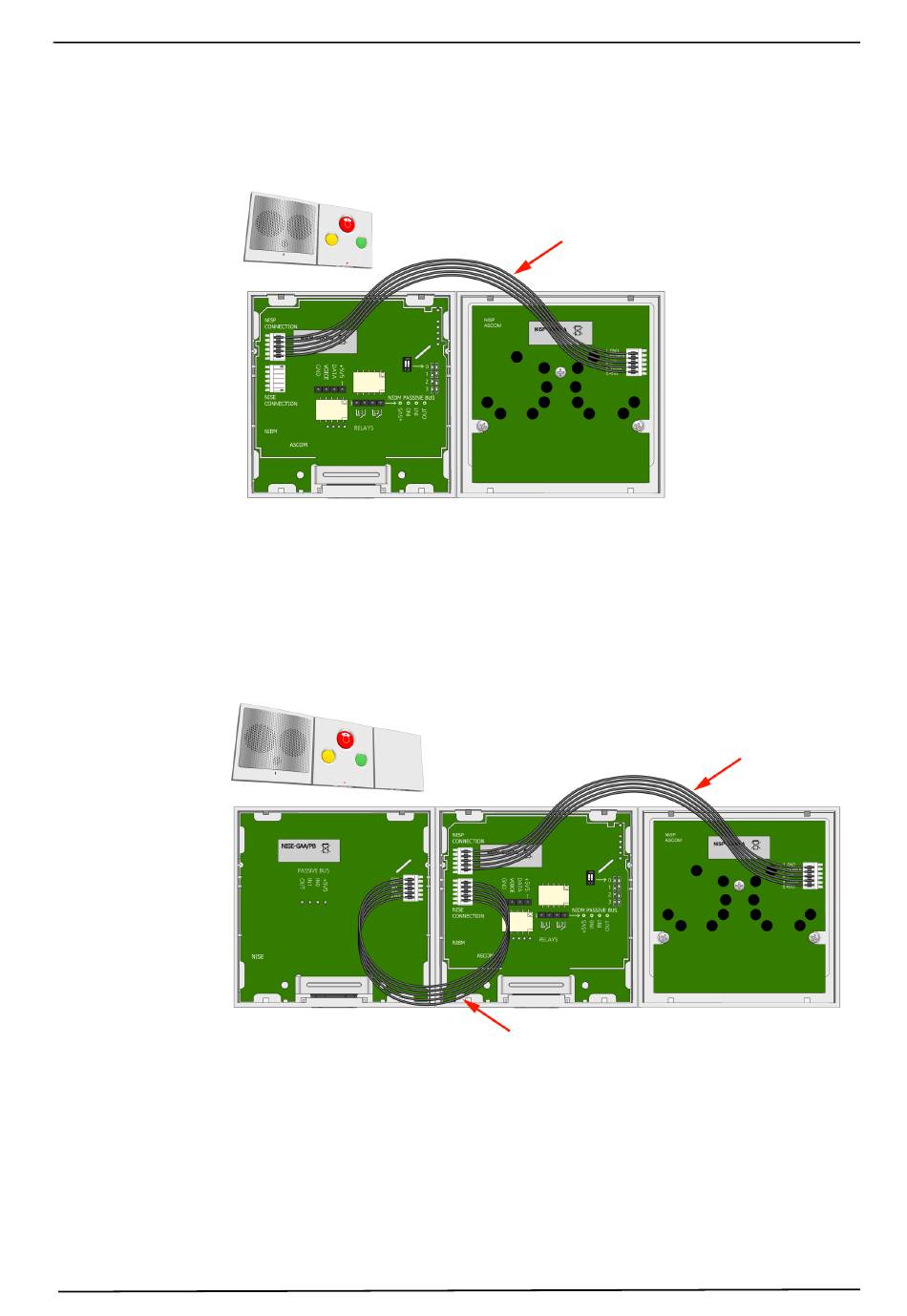

Figure 214. Le module phonie à gauche de l'unité d'appel associée
Pour le montage de trois modules côte à côte, dont le module phonie, si celui-ci est monté côté
gauche de l'unité d'appel (en vue de face), le câble R190193 (de longueur 200mm) est nécessaire.
Pour le montage de trois modules côte à côte, dont le module phonie, le câble R190192 (de
longueur 170mm) et le câble R190193 (de longueur200mm) sont tous les deux nécessaires .
Figure 215. Module phonie, unité d'appel 3 boutons et unité d'appel avec prise
Note: L'exemple ci-dessus montre le module phonie connecté à une unité d'appel tête de
lit. Le même principe s'applique lorsqu'on connecte le module phonie à une unité bloc de
porte, une unité d'appel personnalisable et une unité d'appel sanitaire avec cordon.
AG
Câble R190193
Longueur 200mm
Câble R190192
Longueur 170mm
TD 92609FR
Câble R190193
Longueur 200mm
