Guide d'installation
teleCARE IP
7.25.3 Instructions de montage support/plaque arrière NIMA
En montant l'unité NIMA sur un support/plaque arrière simple, double, le choix de trous en haut de
la plaque arrière ne peut pas être utilisée pour monter la plaque arrière sur le mur parce que les vis
pourraient nuire au circuit imprimé qui est adapté à la carte NIMA ou créer un court-circuit entre les
contacts
Localisation de la carte d'extension
NIMA positionnée sur la carte principale
Figure 238. Aucun trous et vis directement en partie haute de l'unité NIMA.
AG

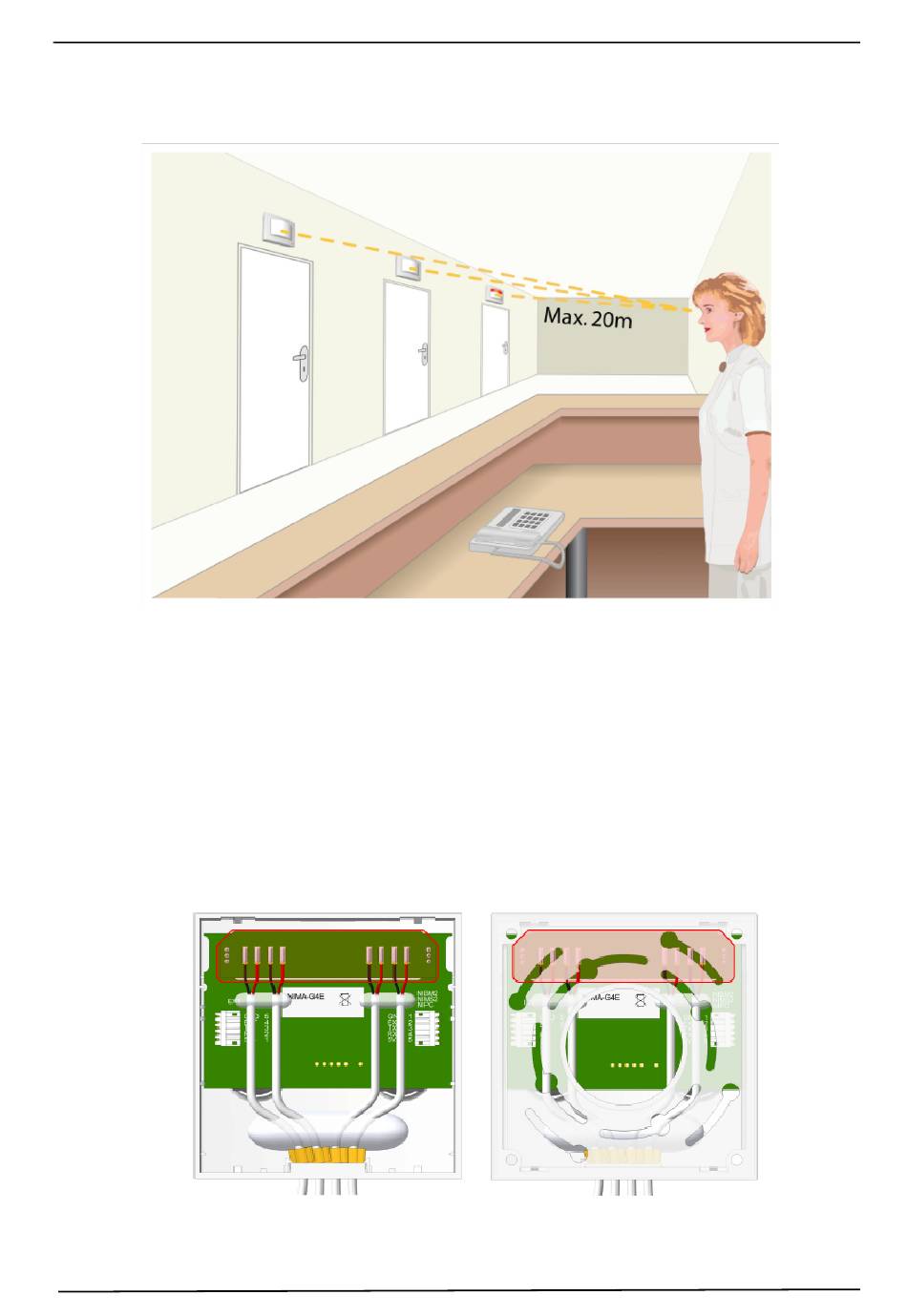

Figure 237. Visibilité des hublots de couloir
Ne mettre aucune vis de fixation sur la
plaque arrière dans la zone rouge, à cause
de la carte d'extension de NIMA.
TD 92609FR
191
