Guide d'installation
teleCARE IP
Montage d'une balise basse fréquence NILF avec un module NIRX
IMPORTANT: Ne pas monter la balise NILF sur le mur lorsque la carte/module NIRX est
placée sur le circuit NILF.
Antenne

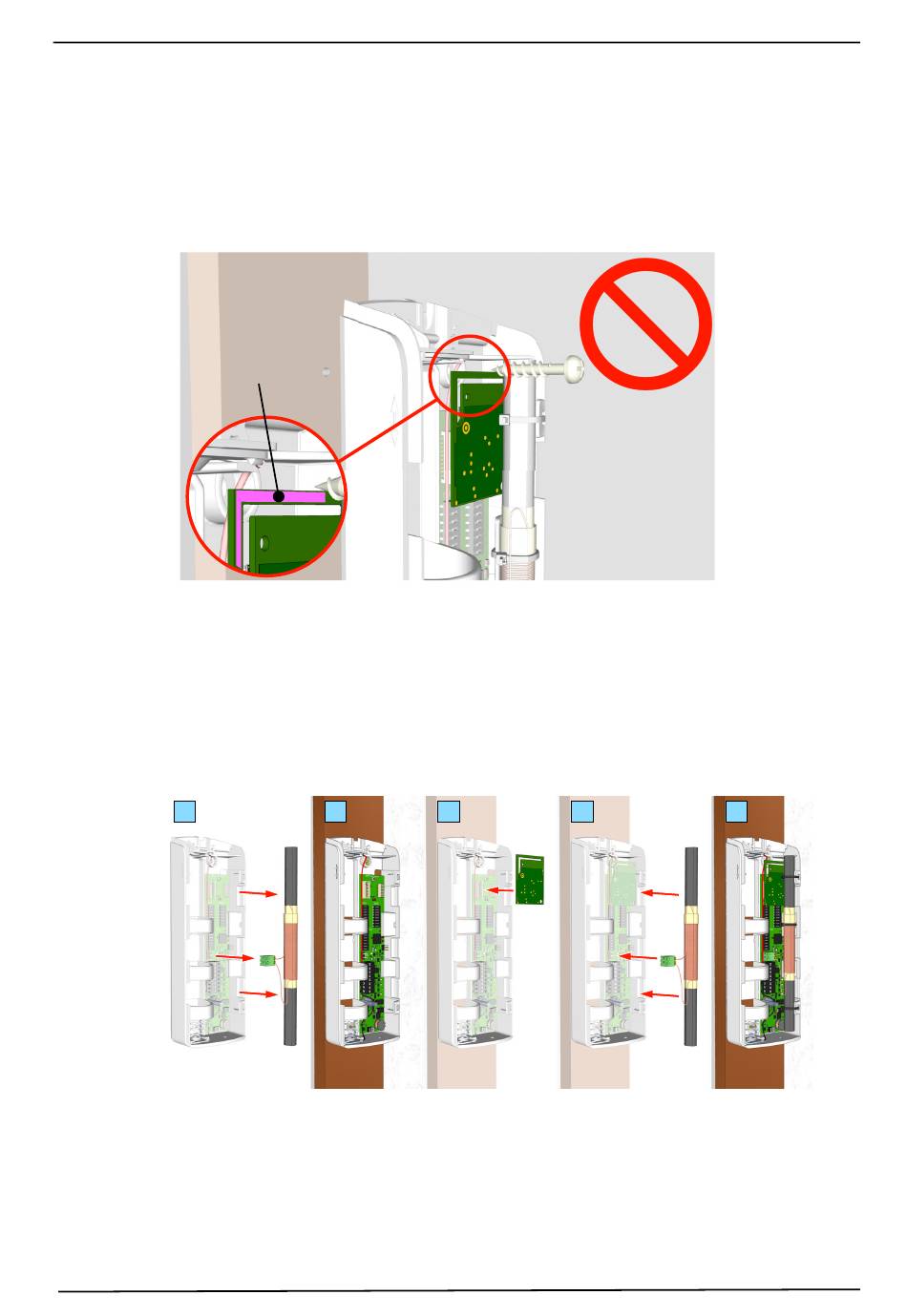

Figure 377. Ne pas installer de balise NILF au mur lorsque la carte NIRX est déjà placée sur le circuit de la balise
Parce que la carte radio NIRX couvre et cache le trou supérieur de fixation du boîtier NILF,
l'antenne du NIRX risque d'être endommagée lorsque vous essayez de monter la balise
NILF au mur alors que la carte NIRX est déjà positionnée. Il est important de retirer cette
carte NIRX du circuit électronique de la balise NILF avant de la monter au mur. Voir la
procédure ci-dessous
1
Figure 378. Procédure de positionnement de la balise NILF et d'installation de la carte radio NIRX sur le circuit
(1) Retirer l'antenne basse fréquence de la carte électronique de la balise NILF
(2) Monter le boîtier de la balise NILF sur le mur.
AG
NIRX
2
électronique de la balise NILF.
NILF
3
4
TD 92609FR
5
307
