ASCOM teleCARE Guide Utilisateur

Manuel d'Installation et d'Utilisation Afficheur NSD
teleCARE
teleCARE
Guide utilisateur
Module afficheur (NSD)
1 Module afficheur (NSD)
L'afficheur NSD est un module mural, conçu pour une installation dans des
infirmeries et d'autres locaux prévus pour le personnel de l'établissement. Il
dispose d'un afficheur alphanumérique à cristaux liquides, un clavier, ainsi qu'un
buzzer. Ce module dispose aussi d'un numéro ID (dit «neurone»), afin d'opérer
comme un «noeud» dans le système teleCARE. En l'occurrence, ce module se
connecte directement sur le bus LON du système.
La capacité de l'afficheur à cristaux liquides est de 2 lignes et 16 caractères à
grand format sur lequel apparaissent les appels en cours ainsi que les chambres
signalées en présence par une infirmière. Le buzzer intégré avertit par un signal
sonore lorsqu'un nouvel appel s'affiche. Ce même buzzer peut être activé ou
désactivé.
L'afficheur est paramétré par le programme TIP. Sur l'afficheur apparaisse, en
mode standard, l'ensemble des points d'appel actifs et attribués par le système.
Cependant le programme TIP permet de paramétrer les afficheurs afin qu'ils ne
fassent apparaître que les appels destinés à un groupe des entrées prédéfinit.
22-03-2002 / Rev. A

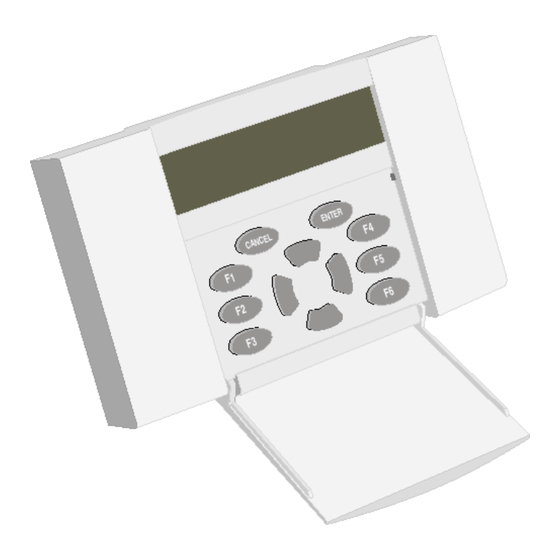

Figure 1. Module afficheur (NSD)
TD 91868FR
-1
