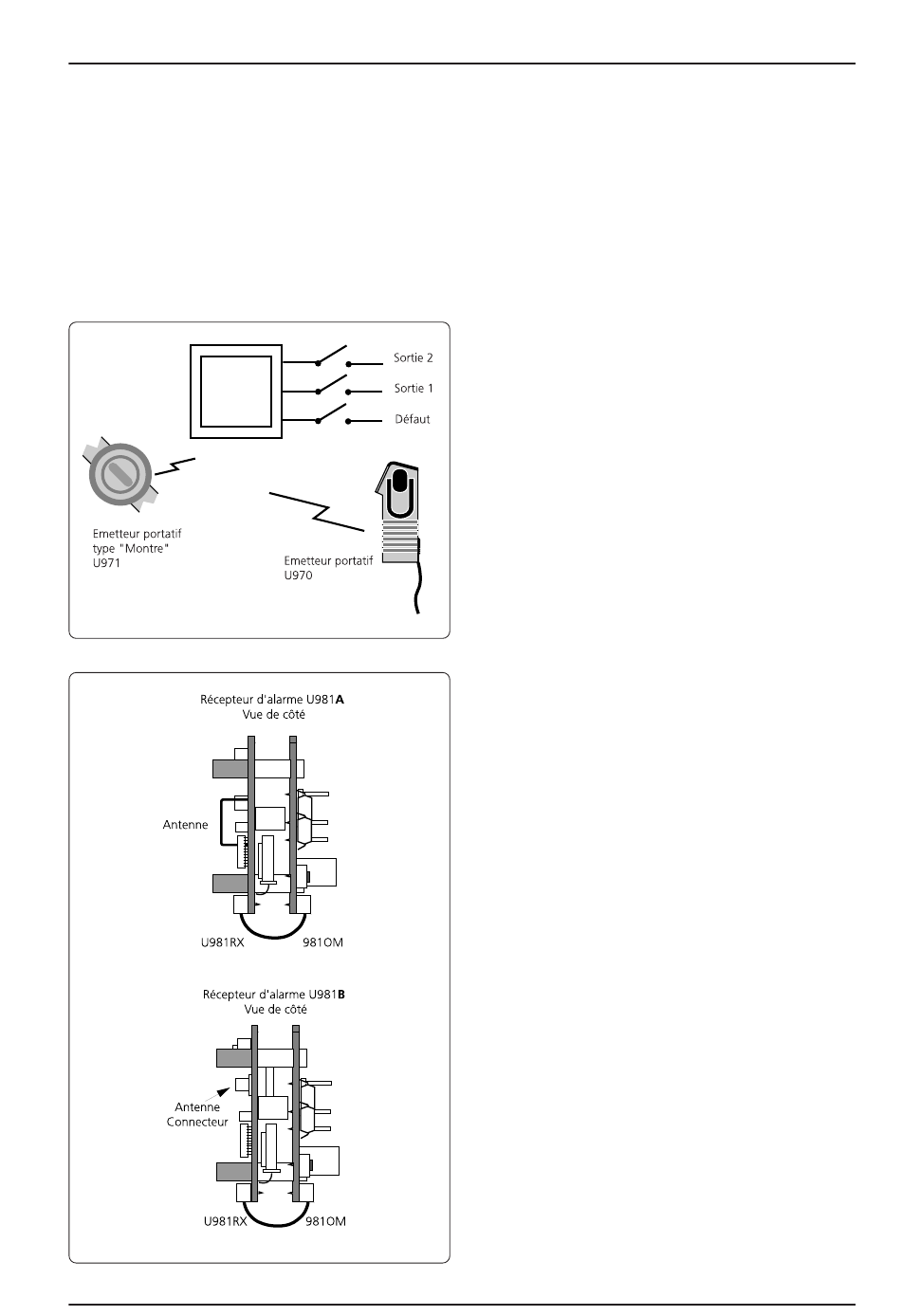

Le récepteur d'alarme U981 est un récepteur UHF du système telePROTECT900.Le U981 recoit
les émissions d'alarmes envoyées par les émetteurs de type U970, U970I et U971. Le U981 est constitué
de deux circuits, U981RX et 981OM assemblés dans un boitier plastique pouvant être monté en
applique ou encastré. Le U981 peut être aussi programmé pour réagir à des appels provenant de la
recherche de personnes teleCOURIER 900.
ascom
Guide d'installation U981
Récepteur d'alarmes U981
Le récepteur d'alarmes possède 3 sorties:
des émetteurs portatifs
émetteurs portatifs
Chaque sortie peut être utilisée pour commander
suivant les besoins, une lampe, un relais , une LED,
un transmetteur téléphonique, etc. En standard
les sorties sont activées pendant 4 secondes.
Alimentation:
Consommation:
Outillage nécessaire:
• Tournevis
• Pince coupante
• Multimètre
• Emetteur U970 ou 971
Le U981 doit être installé dans un endroit sec, à une
température comprise entre 0 et +40°.
1
•Sortie 2, pour les transmissions d'alarme
•Sortie 1, pour les transmissions de Test des
•Sortie "défaut"
7 - 24 Vac/dc
6 - 30 mA
TD90763FR
INST/U981/R1A/JPL/01.01.2003

Publicité

loading

Sommaire des Matières pour ASCOM U981

  • Page 1 Le récepteur d'alarme U981 est un récepteur UHF du système telePROTECT900.Le U981 recoit les émissions d'alarmes envoyées par les émetteurs de type U970, U970I et U971. Le U981 est constitué de deux circuits, U981RX et 981OM assemblés dans un boitier plastique pouvant être monté en applique ou encastré.
  • Page 2 380 ohms 3. Raccordement des éléments à commander sur les sorties. Les sorties du U981 peuvent être utilisées pour com- mander différents éléments: une LED, une lampe, un relais, un transmetteur téléphonique, etc. Le + de l'alimentation doit être raccordé sur les J002 points 2, 4, 6.
  • Page 3 Guide d'installation U981 TD90763FR J003 3.1.Raccordement en utilisant l'alimentation du U981 exemple avec des LEDS: Voir figure ci-contre. Relais Attention au sens de l'alimentation. exemple avec un relais: Voir figure ci-contre. En standard la sortie est programmée pour être activée pendant 4 secondes (temps maxi...
  • Page 4 Guide d'installation U981 TD90763FR Entrées d'un appareil externe à commander par une mise au positif. Les points 2, 4 et 6 des sorties doivent être raccordés au + de l'alimentation 4. Test de fonctionnement Les sorties du récepteur étant chargées (par un relais, un voyant, une LED,...) lancer un appel à...
