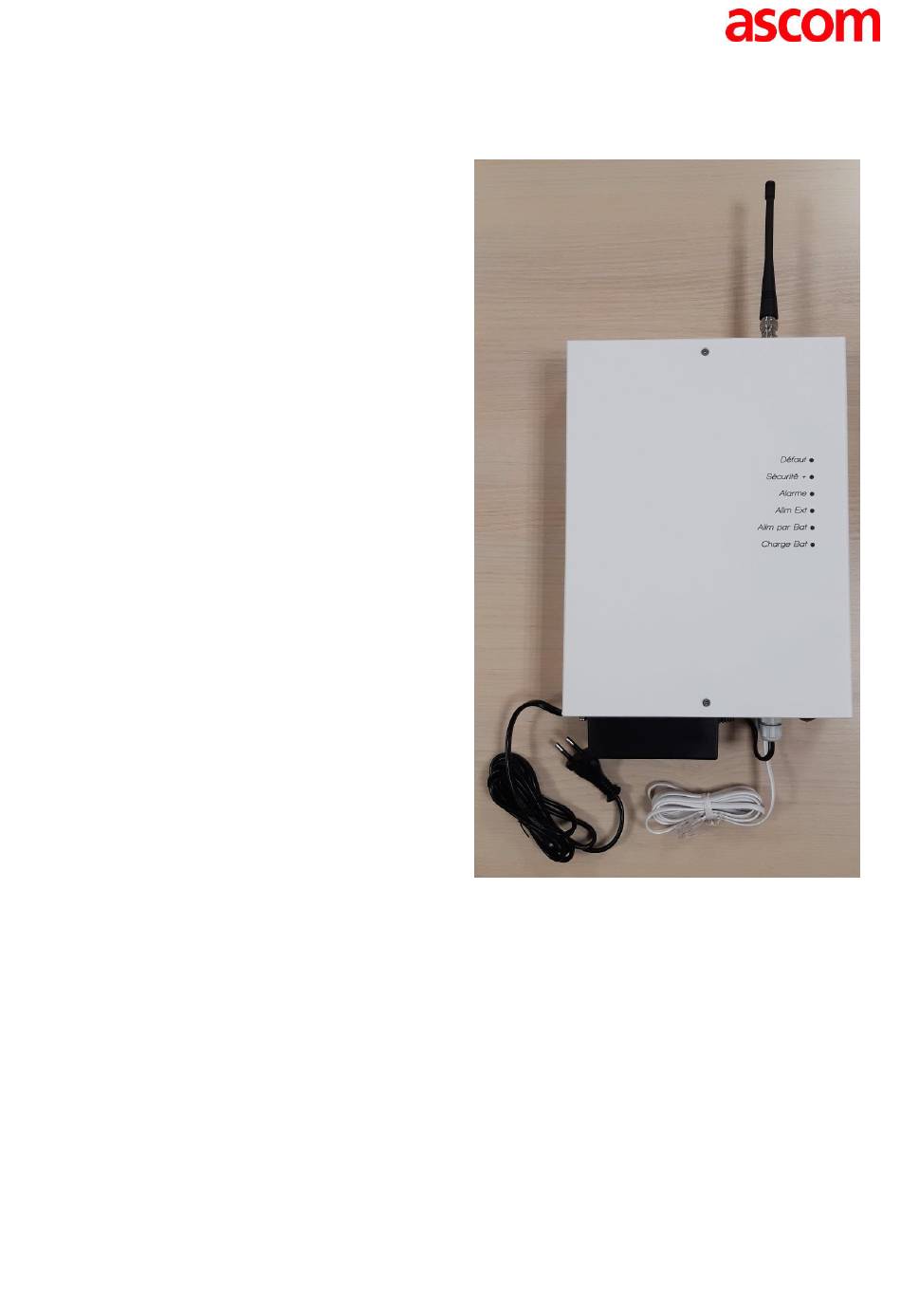

- Page 1 P124 Guide d’installation et d’utilisation Des modifications peuvent être effectuées sans préavis Page 1 telePROTECT 124_P124_r1a...
-
Page 2: Table Des Matières
Table des matières Présentation P124 : ......................3 Vérification avant l’installation (Ligne téléphonique et carte SIM) ........5 Mise en service du mobile d’alarme a51 ................5 Description du mobile d’alarme a51 .................. 7 Montage de la centrale telePROTECT 124, P124 : .............. 8 Vue générale ........................ -
Page 3: Présentation P124
Présentation P124 : Antenne DATI Pavé numérique Récepteur Radio Carte Transmetteur Voyants et Téléphone Buzzeur Antenne Batterie de sauvegarde Carte GSM Alimentation secteur Bouton d’acquit Cordon téléphonique Des modifications peuvent être effectuées sans préavis Page 3 telePROTECT 124_P124_r1a... - Page 4 Conseil: Avant de fixer le boîtier pack P124, veuillez SVP, effectuer sa mise en service comme suit: Ouvrir le boîtier avec précaution par le haut avant de le fixer au mur. (Attention à l’ouverture, un petit pavé numérique est relié au transmetteur). 2.
-
Page 5: Vérification Avant L'installation (Ligne Téléphonique Et Carte Sim)
Vérification avant l’installation (Ligne téléphonique et carte SIM) Ligne téléphone : Il faut vérifier si la ligne de téléphone est une ligne directe et opérationnelle. Faire un appel avec un poste pour tester la ligne. Carte SIM Insérer la carte SIM (format Standard) dans son logement (Sens d’insertion ci-dessous). IMPORTANT : Pour simplifier la mise en place de la fonction GSM et un éventuel remplacement du coffret P124, il est conseillé... - Page 6 2. Installation du chargeur pour a51 dans le support mural (SUPMUR). Positionner la plaque de charge dans la partie du support de charge qui est munie d’une goulotte pour le passage du câble chargeur, puis superposer la 2 ème partie du support sur la 1 ère Fixer l’ensemble au mur à...
-
Page 7: Description Du Mobile D'alarme A51
Description du mobile d’alarme a51 Boutons d’appel : Le portable est équipé de 3 boutons. Voyant Bouton ‘’ Noir ‘’ Bouton ‘’ ! ‘’ Bouton ‘’ Alarm ‘’ Bouton « Alarme » 1 pression => Alarme Volontaire, émet un bip et vibre. Bouton «... -
Page 8: Montage De La Centrale Teleprotect 124, P124
Brancher la centrale directement sur le 220V pour que personne ne la débranche malencontreusement (ASCOM préconise un raccordement direct sur une arrivée protégée). La ligne téléphonique dédiée au système est raccordée sur les bornes L1 et L2 de la carte transmetteur téléphonique. -
Page 9: Vue Générale

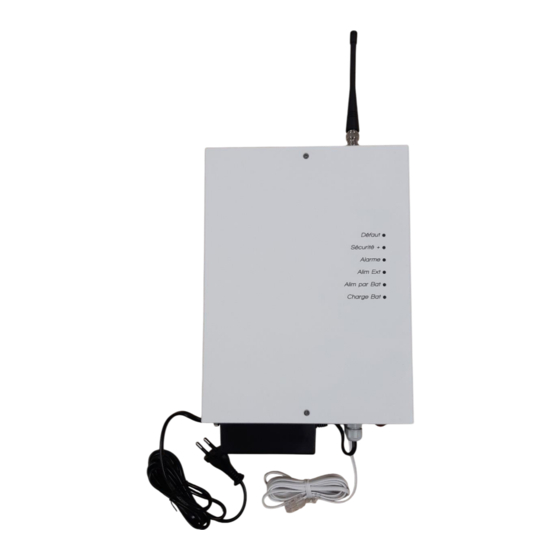

Vue générale Une fois que le système est raccordé au secteur 220V et à la ligne téléphonique et/ou GSM, il est opérationnel. Des modifications peuvent être effectuées sans préavis Page 9 telePROTECT 124_P124_r1a... -
Page 10: Identification Des Leds
Identification des Leds Défaut : Tension de batterie basse de l’émetteur a51 Sécurité + : Pas de dialogue interne entre le boitier Mural et le a51 Alarme : Alarme en cours, lancée par l’émetteur a51 Alim Ext : Présence tension secteur 220 volts Alim par Bat : Fonctionne sur la batterie (vérifier l’alimentation secteur 220 volts) Charge Bat : La batterie est en cours de charge Test du système :... -
Page 11: Fonctionnement Avec Le Mobile D'alarme A51
Fonctionnement avec le mobile d’alarme a51 Envoie d’une alarme volontaire : appuyer sur le bouton « ALARM » a) Fonctionnement en autonome La centrale telePROTECT 124 sonne en local en permanence, le voyant d’Alarme s’allume ‘Rouge’ fixe. Pour arrêter / acquitter l’alarme, veuillez appuyer sur le bouton d’acquit rouge directement sur la centrale b) Fonctionnement avec report d’appel vers ligne téléphonique / ou vers GSM La centrale telePROTECT 124 sonne 5s en local, le voyant d’Alarme s’allume ‘Rouge’... -
Page 12: Alarme Mobile A51, Batterie Basse
Alarme mobile a51, batterie basse Le portable émet une alarme batterie basse si la batterie arrive en fin de charge. a) Fonctionnement en autonome La centrale telePROTECT 124 sonne en local en permanence, le voyant d’Alarme s’allume ‘Rouge’ fixe. Pour arrêter / acquitter l’alarme, veuillez appuyer sur le bouton d’acquit rouge directement sur la centrale b) Fonctionnement avec report d’appel vers ligne téléphonique / ou vers GSM La centrale telePROTECT 124 sonne 5s en local, le voyant «... -
Page 13: Alarmes Système, Batterie Basse
Alarmes système, batterie basse: En cas de batterie basse de la centrale telePROTECT 124, celle-ci le signale en face avant. a) Fonctionnement en autonome La centrale telePROTECT 124 sonne en local en permanence, le voyant d’Alarme s’allume ‘Rouge’ fixe. Pour arrêter / acquitter l’alarme, veuillez appuyer sur le bouton d’acquit rouge directement sur la centrale b) Fonctionnement avec report d’appel vers ligne téléphonique / ou vers GSM La centrale telePROTECT 124 sonne en local 5s, le voyant «... -
Page 14: Programmation
Programmation : La programmation des numéros de téléphones et du message est appliquée lors de la mise en service du matériel sur site. Vous trouverez ci-dessous la procédure de programmation et/ou de modification relative aux messages vocaux Programmation des messages vocaux °... -
Page 15: Précaution À Prendre Pour Arrêter L'installation
Précaution à prendre pour arrêter l’installation A / Cas ou le matériel est à demeure raccorder au réseau 220V Un dispositif de sectionnement approprié et facilement accessible doit être prévu à L’extérieur du matériel, dans l’installation du bâtiment Dans ce cas couper le disjoncteur B / Cas ou le matériel est branché...
