Guide d'installation
teleCARE IP
8.7
L'unité Bloc de Porte (NIDM) et l'unité d'annulation d'appel toilettes (NITC-XXA) -
Active
Les unités NIDM et NITC actives, peuvent se connecter à la carte NICB pour l'utilisation de deux
entrées externes.
Ces modules se connectent à la carte NICB via deux borniers à vis 4 points
Note: Les deux borniers à vis 4 points nécessaires pour raccorder le bus de chambre et le
bus passif à la carte NICB doivent se commander séparément. La référence article est:
R180768.
8.7.1 Connexion vers la carte NICB
Le câble croisé de la carte NICB doit être préparé pour être connecté aux deux borniers à vis à 4
points avant d'être raccorder au unité.
Note: Les câbles croisés ne sont pas solides et ne peuvent pas être utilisés avec le
connecteur 4 points NICT4-AA.
• Coupez l'extrémité du câble croisé
AG

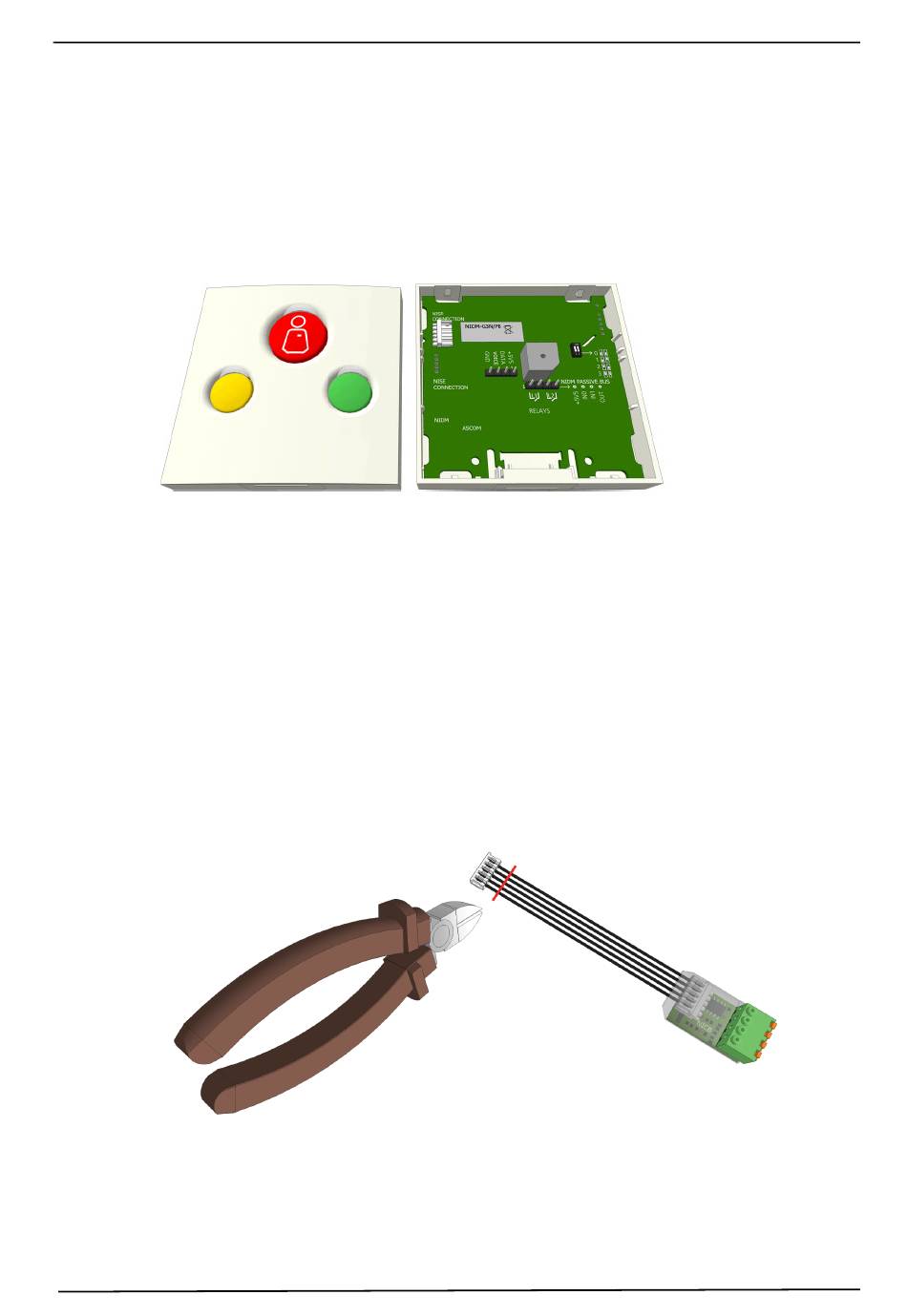

Figure 267. Unité bloc de porte: vue de face et arrière
TD 92609FR
.
211
