Guide d'installation
teleCARE IP
6.9.14Sorties hublot de couloir externe
Quand le hublot de couloir, NICL est utilisé en tant que secondaire ('slave') vers le room controller,
les sorties LED du NICL se prennent depuis le bornier 6 points (bornier à vis) vers un hublot à LED
externe passif , ayant jusqu'à quatre barrettes LED séparées fonctionnant sous une tension de 24V/
DC (tel qu'un hublot NICL comme un hublot à LED externe passif ).

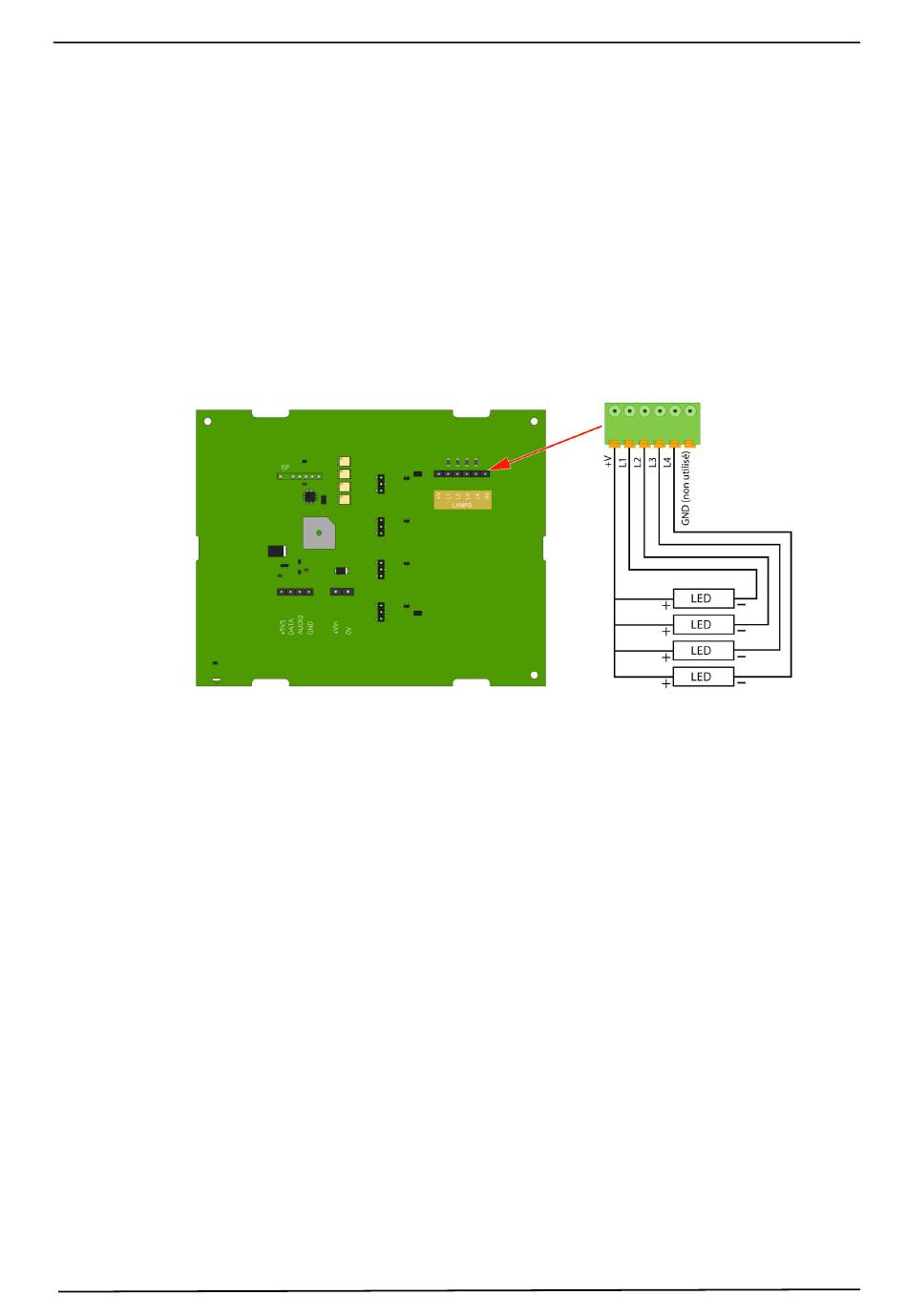

Les sorties L1, L2, L3, L4 sont les circuits parallèles vers les connexions LED de la carte circuit
imprimé du NICL. Chaque LED externe doit être connectée entre le (L1, L2, L3, L4) et le +V sur le
connecteur 6 points
IMPORTANT: La charge maximum sur chaque sortie LED externe est de 60mA.
NICL
Figure 100.
Note: Cette fonctionnalité n'est pas supportée par le hublot de couloir seconde
génération (NICL2).
AG
Sorties LED externes du hublot de couloir, génération NICL
TD 92609FR
