Guide d'installation
teleCARE IP
7.7.3 Câble d'Alarme Médicale R190300A ou R190301A
Le câble d'alarme médicale R190300A (gris) ou R190301A (blanc) doit être utilisé pour connecter
les périphériques ou appareils médicaux sur l'unité d'appel avec prise du teleCARE IP.
Les fils rouges et bleus du câble d'alarme médicale doivent être connectés sur le contact d'alarme
médicale du périphérique. De type contact sec, NO, Normalement Ouvert.
7.7.4 Détection de coupure de ligne
La détection de coupure nécessite qu'une résistance de fin de ligne soit connectée sur le contact
d'alarme du périphérique ou appareil médical (Contact Sec, type NO). Cette résistance surveille la
connexion du périphérique ou appareil médical pour les coupures et déconnexion de lignes
Détection de coupure de ligne en utilisant un contact sec
Une résistance de fin de ligne d'une valeur de 22KW/¼W, est connectée entre les
contacts NO, normalement ouverts, et NF, normalement fermés, du périphérique ou
appareil médical. C'est la méthode recommandée de détection de coupure de ligne parce
que le raccordement du périphérique médical est réellement surveillé, comme le câble
AG

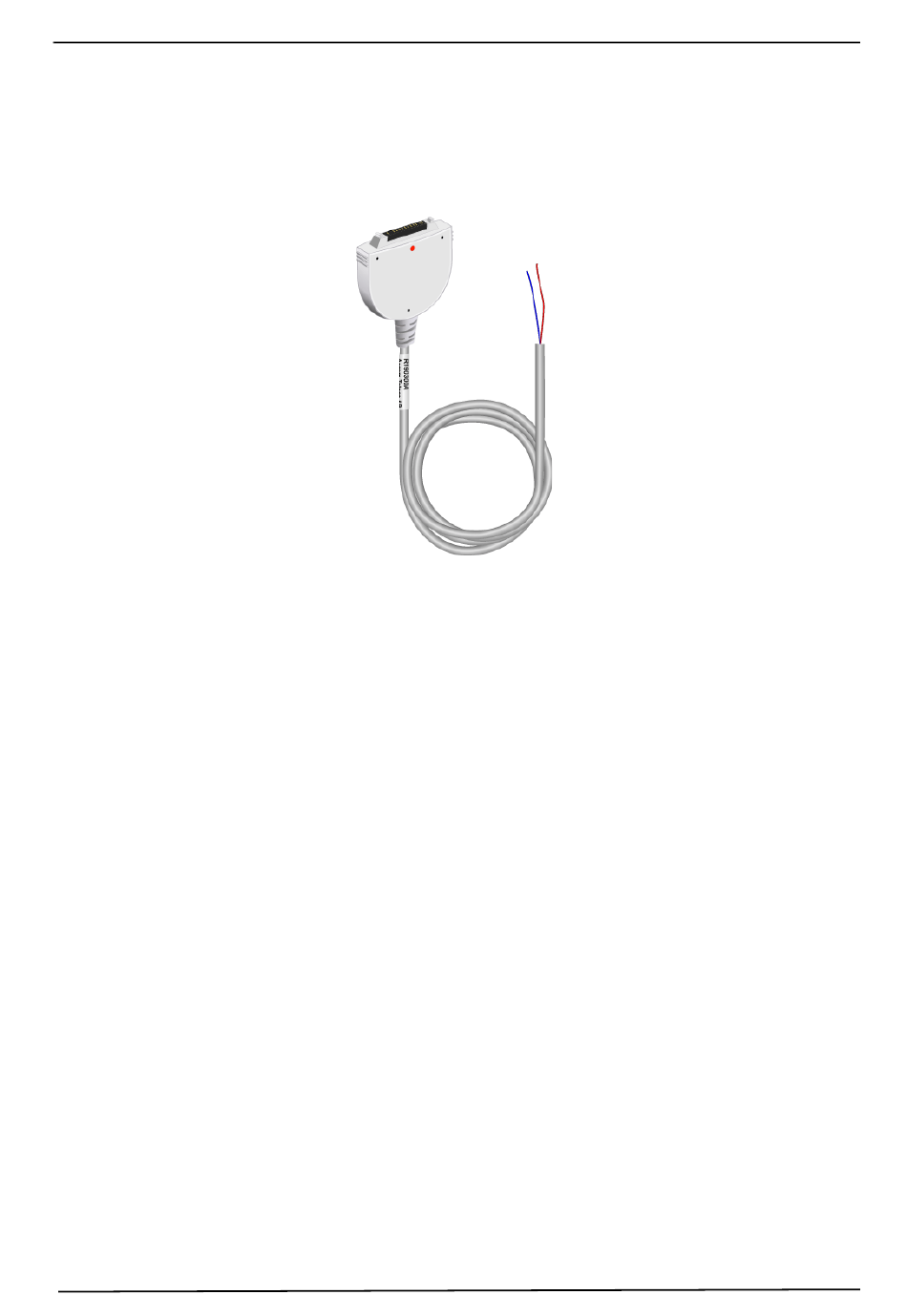

Figure 154. Câble d'alarme médicale R190300A ou R190301A
TD 92609FR
132
