Guide d'installation
teleCARE IP
Pour l'utilisation de l'antenne de boucle externe, utiliser du fil de 0,8 à 1.4mm (20 - 16 AWG). Le
connecteur d'antenne 2 points (J3) n'autorise que des fils monobrin allant jusqu'à 0,8 mm de
diamètre (20 AWG). Lors de l'utilisation des tailles de fil au-dessus de 0,8 mm (20 AWG) ou
multibrin pour l'antenne externe, utilisez un boîtier de raccordement pour connecter l'antenne
externe à la balise basse fréquence NILF. La distance/longueur entre chaque côté de la boucle doit
être de 3 à 4 mètres maximum.
Raccordement de l'antenne externe à boucle
Pour connecter l'antenne externe, il faut d'abord débrancher l'antenne interne du connecteur J3.
Assurez-vous d'isoler les extrémités des fils de l'antenne interne ou bien retirer l'antenne interne en
coupant les attaches de câble qui maintiennent l'antenne interne en place.
Ensuite, connectez l'antenne externe à boucle au connecteur J3
0.8 - 1.4 mm
20 - 16 AWG
Antenna DIP switch setting
La sélection/configuration/réglage d'antenne de la balise basse fréquence NILF, s'effectue
sur le sélecteur/commutateur DIP switch 'SW3', position '8'. Réglez le commutateur sur
«On» lors de l'utilisation d'une antenne externe.
AG
Jonction

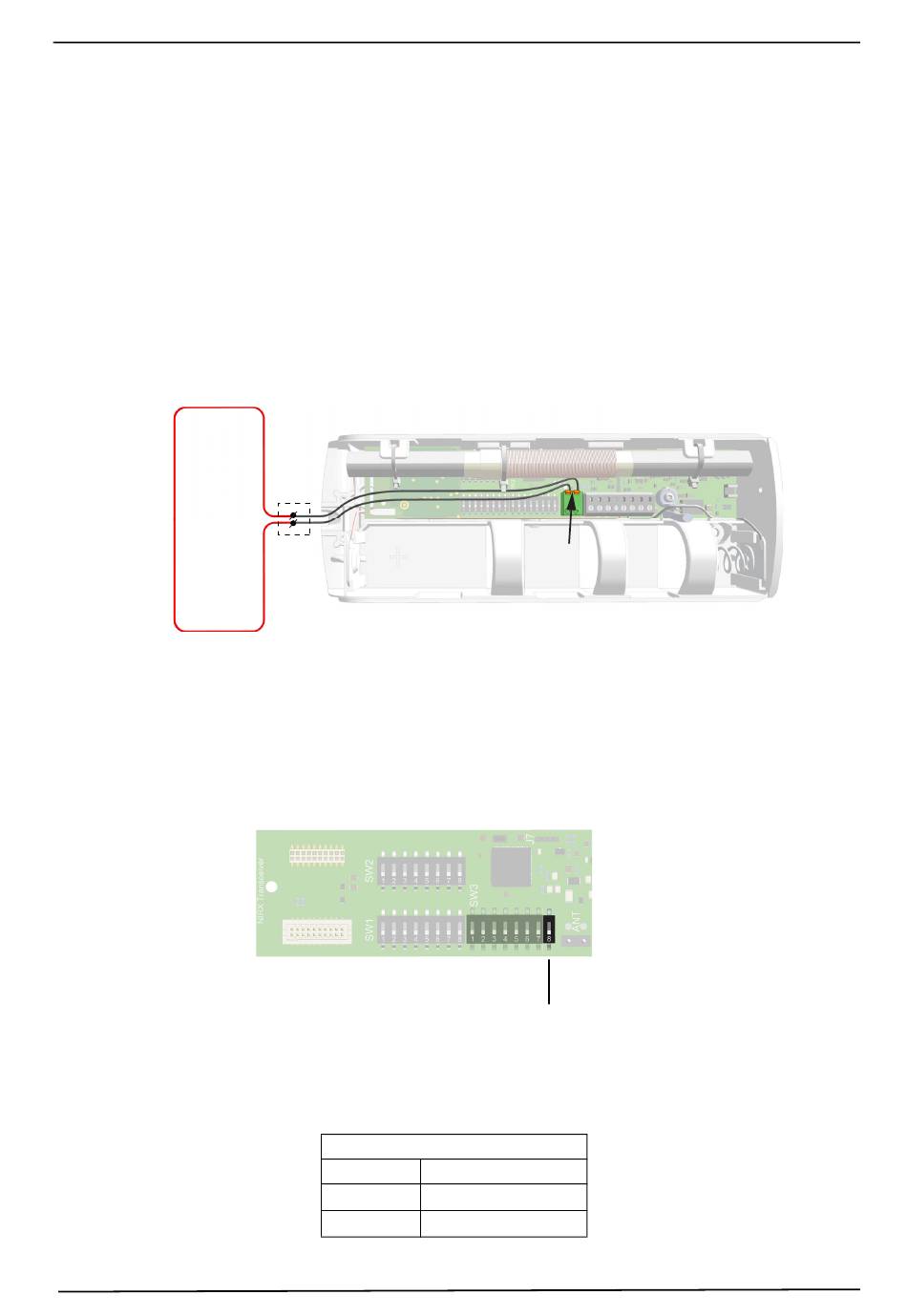

Figure 383. Connexion de l'antenne externe à boucle
Figure 384. Paramétrage du «DIP switch» , sélection 'Antenne'
Sélection 'Antenne' NILF
SW3 (8)
Off = 0
On = 1
maxi: 0.8 mm
20 AWG
SW 3
Sélection Antenne
externe
Mode
Antenne Interne
Antenne Externe
TD 92609FR
310
