Guide d'installation
teleCARE IP
7.4.2 Préparation des fils pour le connecteur terminal 4 points
Le connecteur terminal a 4 points de raccordement pour 2 fils par point. Chaque point de raccordement
accepte aussi un fil monobrin de taille maximum de 0.5MM² ( Ø de 0.8mm).
Pour connecter les fils, il faut d'abord dénuder les gaines des câbles et tirer les fils à travers le boitier en
leur laissant une longueur libre de 150mm, voir paragraphe section correspondante. Puis dénuder
l'extrémité, de 6.5mm, de chaque fil, qui doit être connecté .

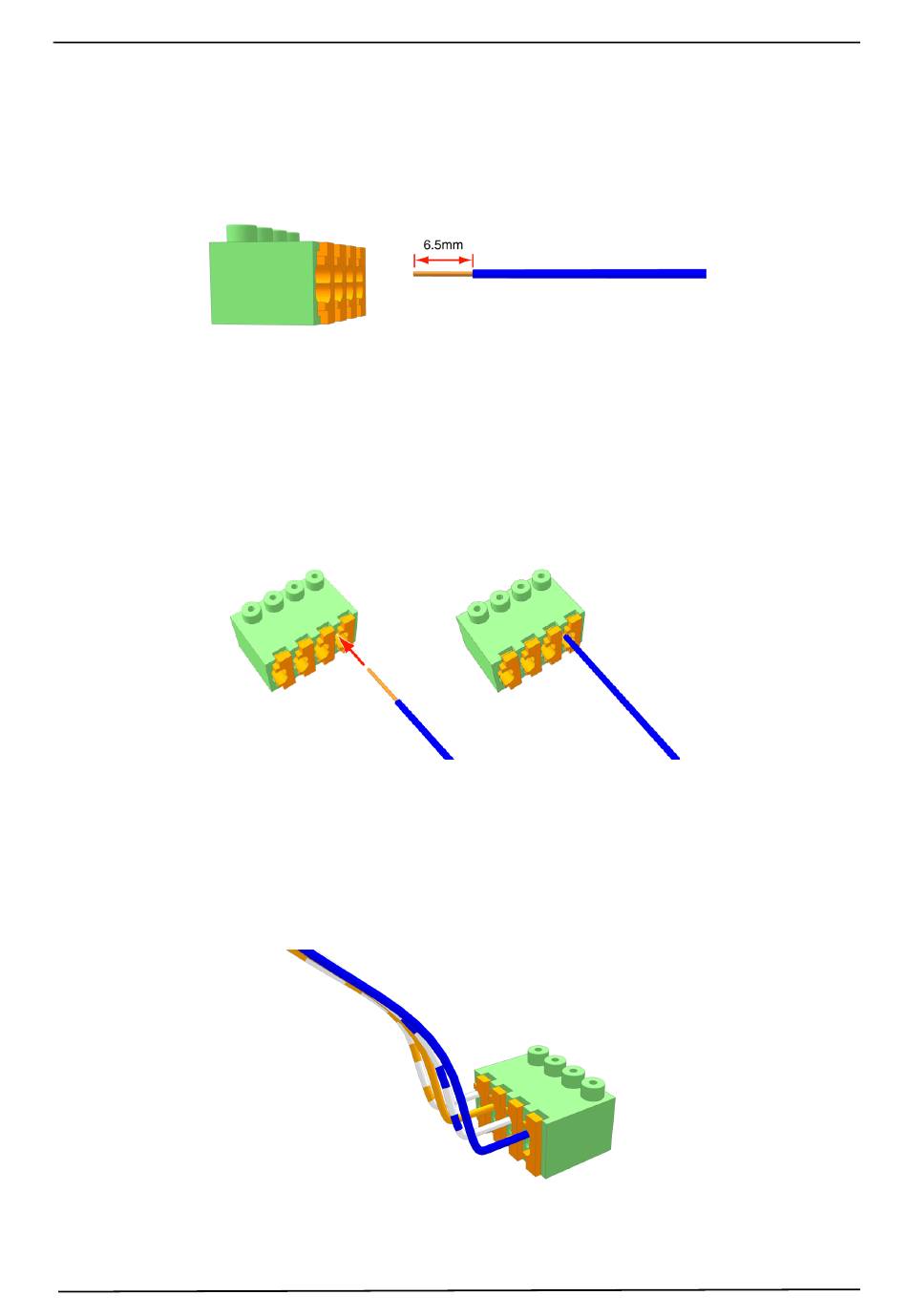

Figure 130. Dénudage des fils avant insertion dans le bornier à ressort
7.4.3 Connexion du fil sur le connecteur terminal 4 points (bornier à pression)
Après avoir dénuder le fil, en laissant libre l'âme du fil conducteur sur 6.5mm, insérez le fermement dans
un des points de raccordement choisi du bornier, comme illustré ci-dessous.
Note: Chaque point de connexion du bornier accepte un fil de taille maximum 0.5MM²
0.8mm).
Vérifiez que la connexion a bien été effectuée en tirant doucement sur le fil qui a été inséré. Il doit resté
fixé au bornier
Quatre fils sont nécessaires pour le bus de chambre (actif), le bus passif, la commande de relais
d'éclairage. Veuillez répétez le procédure ci-dessus illustrée, pour les trois autres fils restants.
AG
Figure 131. Insertion d'un fil dans un point de connexion
Figure 132. Connecteur terminal complet avec quatre fils
TD 92609FR
( Ø de
119
