Guide d'installation
teleCARE IP
(1) Retirez le cache/couvercle des piles en le faisant glisser vers le bas jusqu'à ce qu'il
se libère
(2) Insérer les 2 piles alcaline de 1.5V de type AA
(3) Remettre le cache/couvercle des piles en place jusqu'à ce qu'il s'enclenche.
10.8.12NUUTX, NUWIR, Instructions de montage
Les NUUTX et NUWIR sont conçus pour être montés sur des murs ou sur des montants de
porte / de fenêtre. Le NUUTX peut être monté verticalement et horizontalement. Le
NUWIR ne peut être monté que verticalement.
IMPORTANT: A noter que la zone de détection infra rouge (IR) du capteur peut devenir
saturée si elle est exposée à la lumière directe du soleil ou lorsqu'elle est proche d'autres
sources rayonnante infra rouge (IR), par exemple des ampoules à incandescence de forte
puissance ou des lampes chauffantes. Placer le NUWIR dans de telles conditions réduit
considérablement la portée du capteur.
Placez les NUUTX et/ou NUWIR sur un montant de porte ou sur le mur et effectuez un
repérage marquage des trous à percer à l'aide d'un crayon pointu. Le NUWIR doit être
placé à environ 1,2 mètre du sol, le NUUTX peut être placé partout où cela est possible.
Des vis d'un diamètre de 4 mm doivent être utilisées pour fixer les NUUTX / NUWIR au montant de
la fenêtre ou de la porte ou au mur. Deux trous de taille appropriée doivent être percés aux endroits
repérés et marqués. Dans un poteau en bois, il faut percer des trous plus petits que la taille des vis
utilisées. Lorsque vous montez les NUUTX / NUWIR sur un mur, percez des trous qui acceptent une
prise murale appropriée pour l'utilisation de vis d'un diamètre de 4 mm).

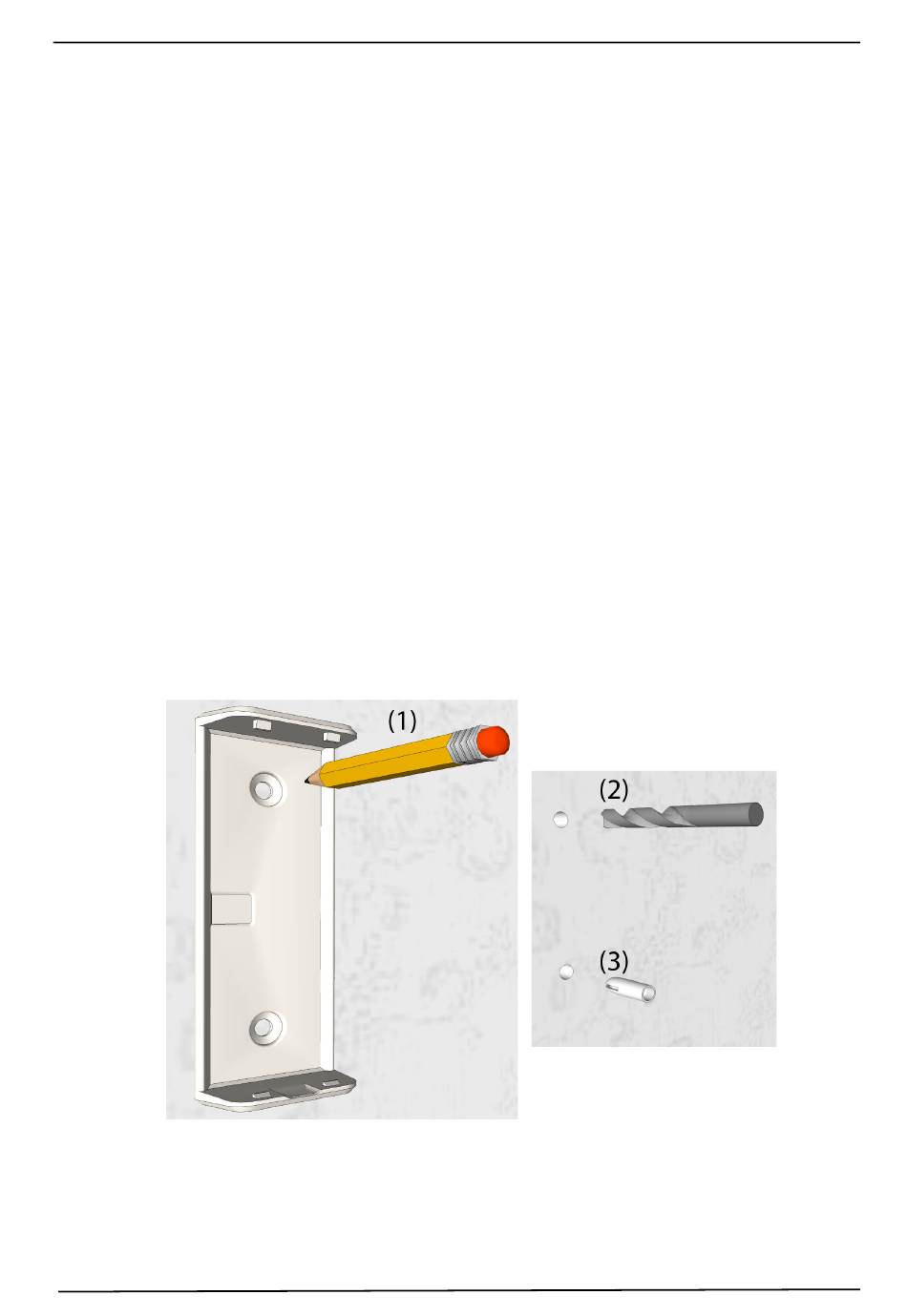

Figure 366. Repérer et marquer les emplacement des trous de montage
(1) Repérer/Marquer les trous à percer à l'aide d'un crayon pointu
(2) Deux trous doivent être percés dans la surface du mur (adapté les outils de perçage
et la visserie au type de matériau mural)
AG
TD 92609FR
