Guide d'installation
teleCARE IP
7.4.6 Montage d'une unité sur son support montage affleurant
Pour monter l'unité de chambre sur le support/plaque arrière ou support en saillie après avoir
effectué les connexions, placer le bord inférieur de l'unité sur les deux clips inférieurs de la plaque
arrière (1). Puis amener l'unité en la basculant vers le haut (2) et appuyer fermement sur l'unité
pour la clipser sur la plaque arrière .

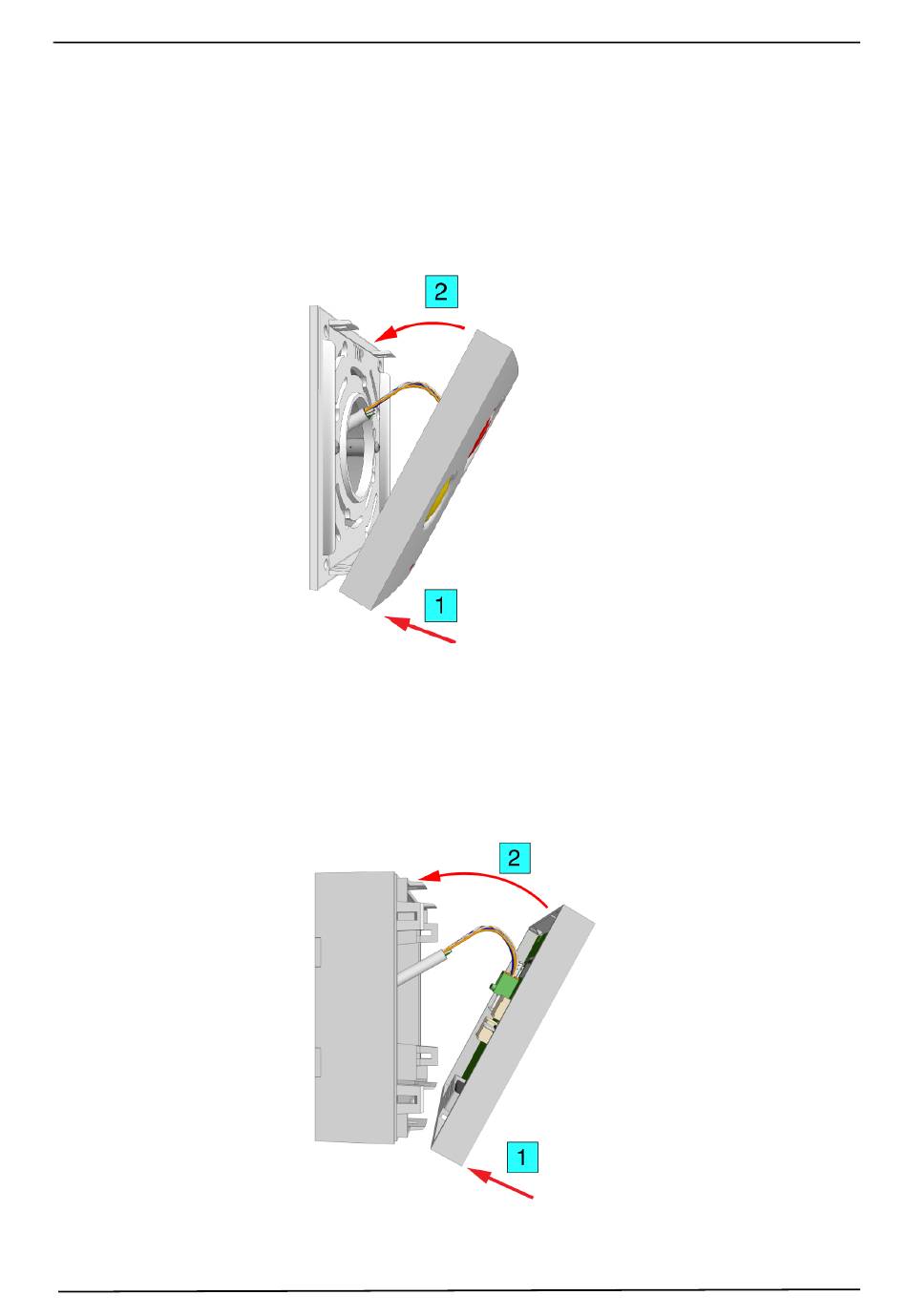

Figure 135. Montage de l'unité sur son support/plaque arrière, (montage affleurant)
7.4.7 Montage d'une unité sur son support montage en saillie
Pour monter l'unité de chambre sur le support/plaque arrière montage en saillie après avoir effectué
les connexions, placer le bord inférieur de l'unité sur les deux clips inférieurs de la plaque arrière (1).
Puis amener l'unité en la basculant vers le haut (2) et appuyer fermement sur l'unité pour la clipser
sur la plaque arrière montage en saillie
Figure 136. Montage d'une unité sur son support/plaque arrière, (montage en saillie)
AG
TD 92609FR
121
