Guide d'installation
teleCARE IP
7.3
Supports plaques arrières de montage
Les unités de chambre du teleCARE IP sont conçues pour être montées sur des murs plans à l'aide
d'un support ou plaque arrière adaptée. IL est conçu pour être entièrement adaptées au unités de
chambre et à la multitude de trous dans ce support ou plaque arrière lui permet d'être monté au-
dessus sur la plupart des boîtiers encastrables internationaux.
Comme alternative au support/plaque arrière, un support de montage en saillie est disponible pour
le montage des unités, avec ou sans boîtier encastrable. Il se monte directement sur une surface
murale plane et les trous dans ce support en saillie lui permettent d'être montés sur la plupart des
boîtiers encastrables internationaux.

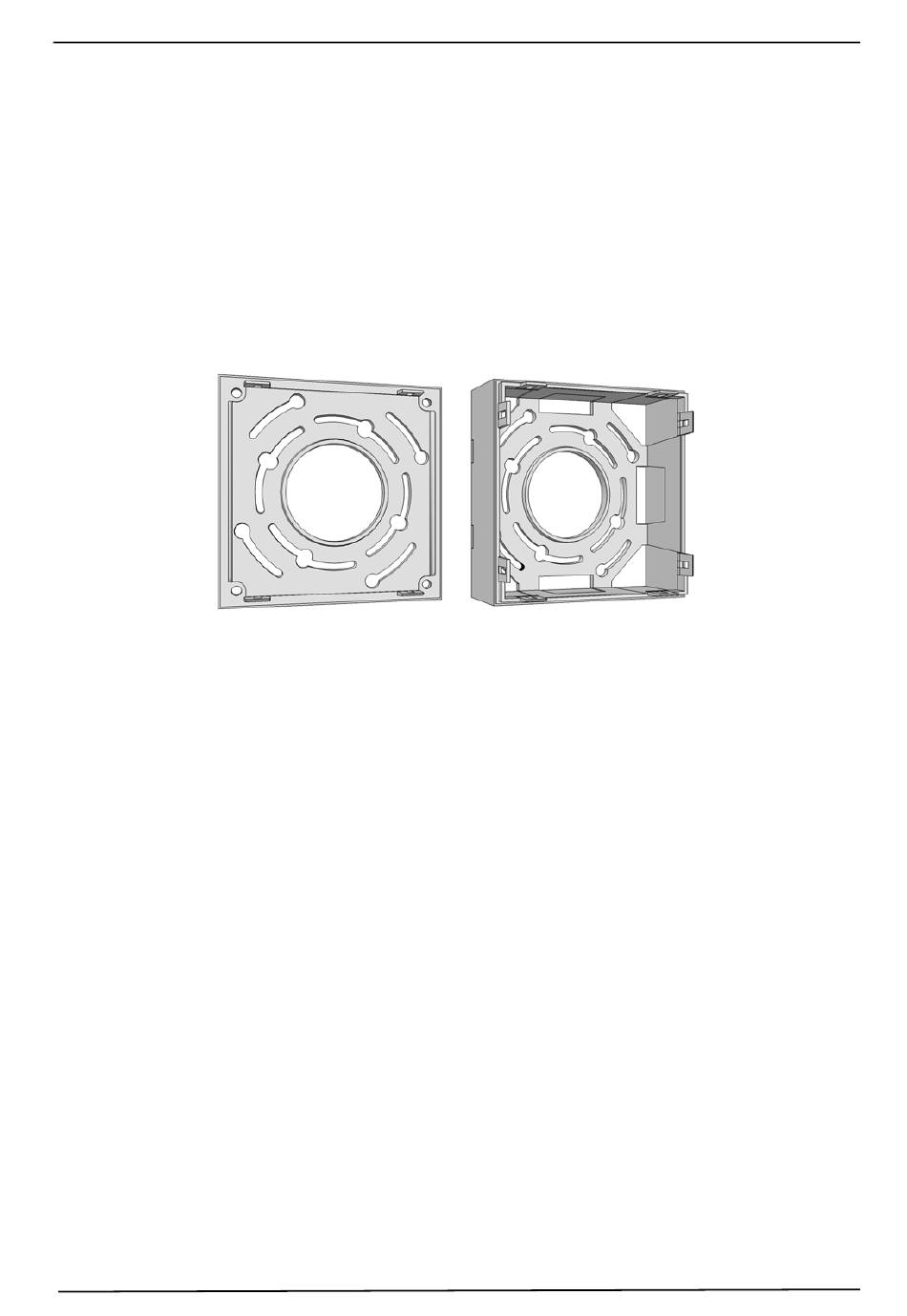

Figure 120. Plaque support arrière et support en saillie de montage
Note: Le sélecteur de service ne peut être monté que sur un support plaque arrière de
montage en saillie, et non pas sur un support plaque arrière en montage affleurant.
ATTENTION: Assurez-vous que le support plaque arrière montage affleurant et support
montage en saillie soient fermement fixées. Le non-respect de cette consigne peut
provoquer des dommages.
7.3.1 Montage du support ou plaque arrière et du support en saillie
Pour monter la plaque arrière ou le support saillie sur un boîtier encastrable, les vis de fixations
doivent être partiellement dévissées d' au moins 5mm au-dessus de la surface murale.
Les plaques arrières ou supports en saillie doivent être placée au-dessus du boîtier encastrable avec
le marquage "TOP" vers le haut. Puis tournez le support arrière ou le support saillie de sorte que les
têtes des vis traversent les fentes de réservation appropriées (1).
AG
TD 92609FR
