Guide d'installation
teleCARE IP
7.9
Prise pour bandeau médical (NIMS) (INDISPONIBLE)
La prise pour bandeau médical du teleCARE IP est conçue pour un montage affleurement dans ces
bandeaux médicaux.

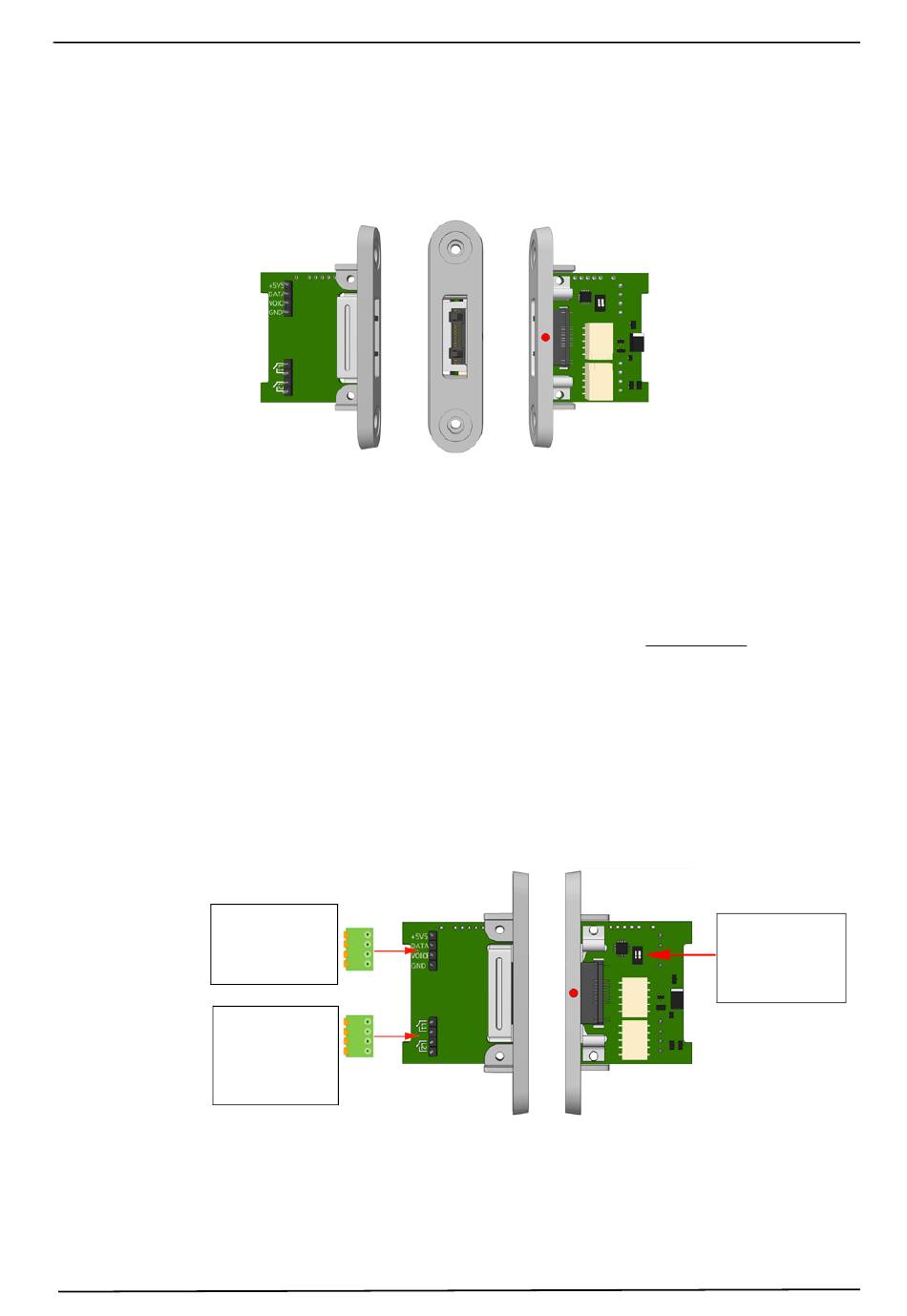

Figure 163. Prise pour bandeau : vue de face et des deux côtés arrières
La prise pour bandeau médical est fonctionellement compatible avec l'unité tête de lit. Elle inclut
une prise pour fiche auto-extractible du teleCARE IP et elle contient deux relais de commande
d'éclairage.
La prise pour bandeau médical est fournie avec deux vis de type "parker" qui sont utilisées pour
montage de la prise dans le rail médical.
Note: La prise pour bandeau médical (NIMS) du teleCARE IP, est incompatible avec la prise
pour bandeau médical du teleCARE M (NPMR1)
7.9.1 Connexions et adressage de la prise pour bandeau médical
La prise pour bandeau médical est « un périphérique actif ». Elle doit donc être connectée à un des
trois bus de chambre du Room Controller par un connecteur de bus de chambre 4 points (bornier à
ressort) (voir paragraphe section correspondante)
L'adresse du bus de chambre de la prise pour bandeau médical, se configure à l'aide du sélecteur
DIP switch, situé sur la carte électronique, côté composant
points pour bus de
points pour relais
Figure 164. Connexions et adressage de la prise pour bandeau médical
AG
Connecteur 4
chambre
Connecteur 4
de commande
d'éclairage
TD 92609FR
Sélecteur DIP
Switch pour
adressage bus de
chambre
