Guide d'installation
teleCARE IP
7.24.1 Connexions du module relais de commande de store/volet roulant

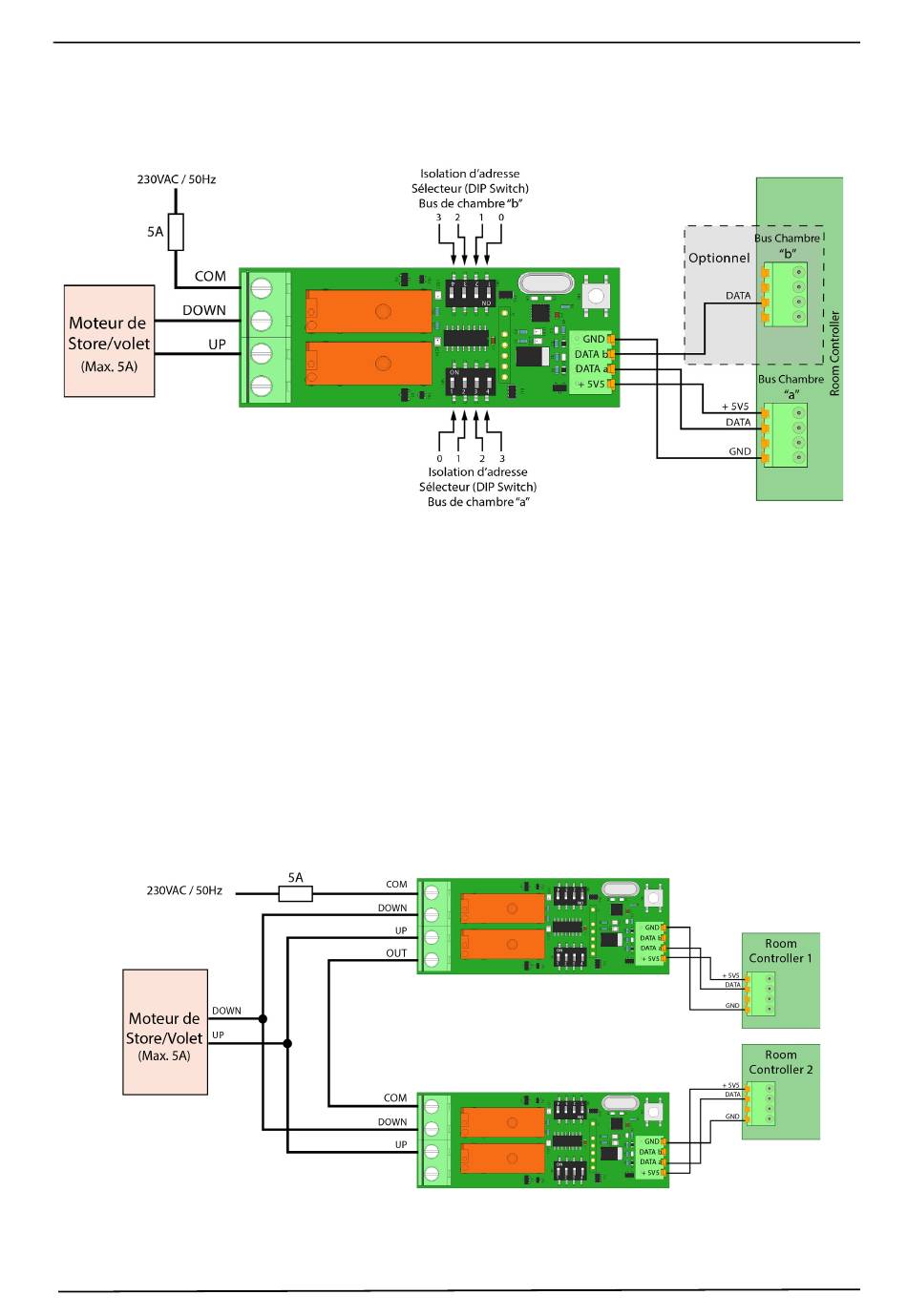

Figure 233. Connexions du module de commande de store/volet roulant
IMPORTANT: L'alimentation 230V/AC du moteur de store/volet roulant doit être protégé
par fusible de 5 Ampères. Des câbles appropriés pour la tension et le courant doivent être
utilisé.
7.24.2Un moteur pour store/volet roulant avec plusieurs modules relais de commande
Un moteur de store/volet peut être commandé par plus d'un module relais de commande. Les
modules relais de commande de store doivent être chaînés pour empêcher les conflits de
commande en entrée du moteur. Le '' OUT '' du premier relais de commande doit être relié au ''
COM '' du deuxième relais de commande. Cet ordre doit être répété quand d'autres relais de
commande de store/volet sont inclus.
Le diagramme suivant montre un exemple de deux relais de commande chaînés vers un seul moteur
de store/volet roulant..
Figure 234. Un moteur géré par deux relais de commande de store/volet
AG
TD 92609FR
187
