Guide d'installation
teleCARE IP
les chevilles. Utiliser les réservations prévus dans chaque coin du support/plaque arrière,
pour le fixer à l'aide de vis.

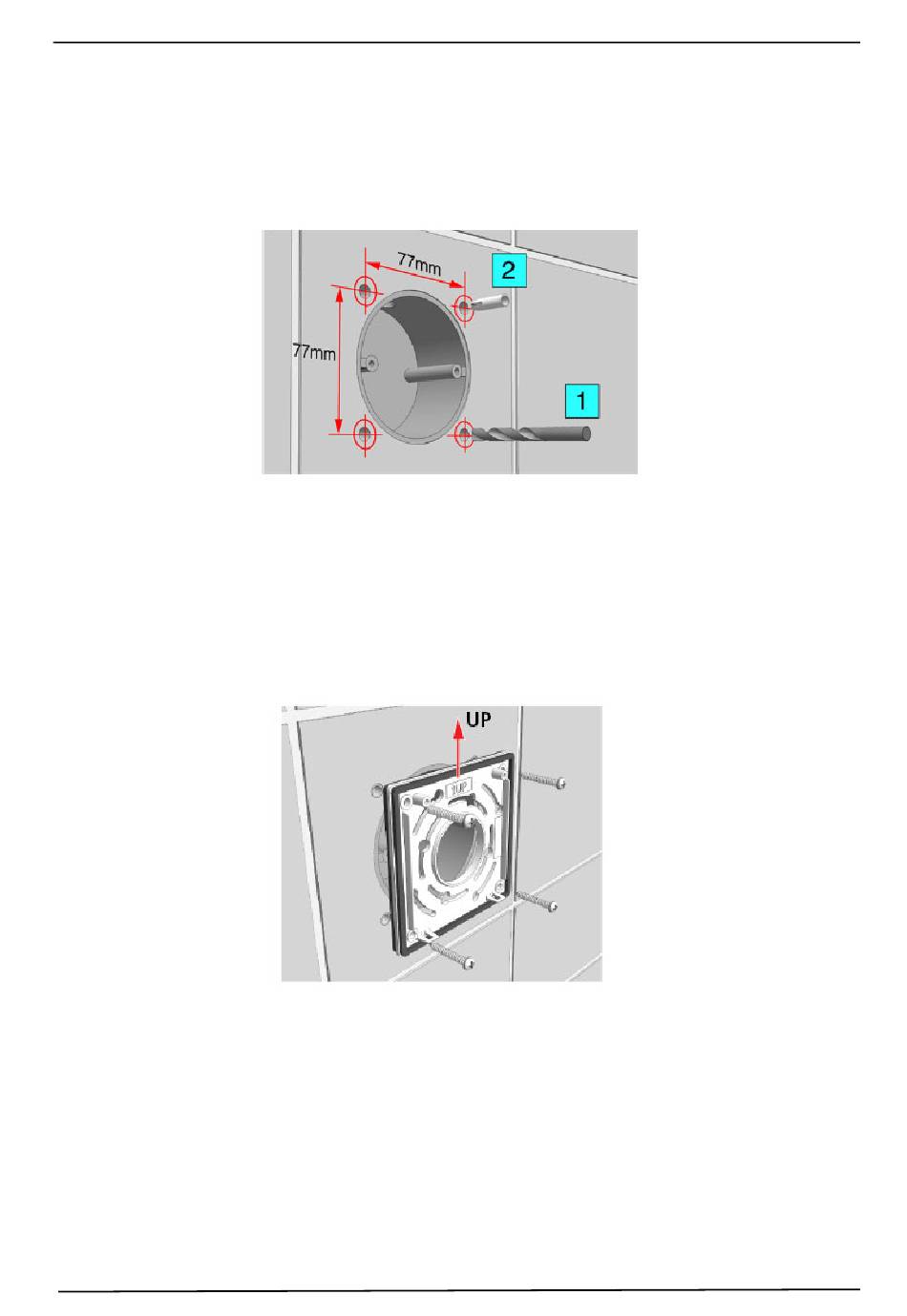

7.17.5Perçage des trous autour du boîtier encastrable
Quatre trous adaptés doivent être forés autour du boîtier encastrable à 77mm d'entre-axe (1). Choisir
une vis de diamètre 3.5mm à 3.8mm maxi pour l'insérer en chaque trou muni d'une cheville (2).
Figure 185. Perçage de trous autour du boîtier arrière encastrable
Note: Le type et la longueur de la vis dépend du type du mur et des chevilles murales. Le
diamètre de la vis ne doit pas excéder 3.8mm.
7.17.6Montage du support/plaque arrière sur le mur
Le support/plaque arrière doit être placé au-dessus du boîtier encastrable, avec les quatre trous en coin
de la plaque arrière alignés sur les trous du mur et avec le côté marqué "UP" vers le haut.
Les quatre vis doivent être serrées soigneusement de sorte qu'il y ait juste assez de pression appliquée
tout autour du joint et également entre le support/plaque arrière et la surface du mur.
AG
Figure 186. Fixation du support plaque arrière sur le mur
UP
TD 92609FR
156
