Guide d'installation
teleCARE IP
7.20 Lecteur de carte (NICR)
Le lecteur de cartes (NICR) est une unité simple de commutation adaptée pour l'usage dans le
système teleCARE IP. C'est un périphérique RFID fonctionnant à la fréquence de 13.56MHz utilisant
des 'smartcards' (technologie Mifare Classic).
Le lecteur de carte NICR permet à des infirmières et à des membres du personnel d'enregistrer leur
présence dans une chambre ou d'ouvrir une porte fermée électriquement à l'aide d'une carte ou
badge de type 'smartcard' autorisée (à détection de proximité sans contact).
Le NICR doit être monté dans un endroit accessible à hauteur d'homme, (habituellement à côté de
la porte d'entrée de la chambre) de sorte que la carte puisse être lu près du lecteur quand une
infirmière ou du personnel soignant entre ou sort de la chambre
Le NICR lit la carte (smartcard) quand il est à une distance jusqu'à de 20mm devant celui-ci. Quand
une carte est détectée un signal sonore du buzzer retentit dans le NICR.
Le NICR a une LED rouge et une LED verte qui brille à travers le cache. La LED verte s'illumine quand
une carte autorisée est détectée. La LED rouge s'illumine quand une carte non autorisée est
détectée. Une LED rouge clignotant en permanence indique qu'une erreur a été détectée par le
système de surveillance (watchdog).
Le NICR offre deux fonctionnalités supplémentaires : un circuit relais pour commuter un
périphérique externe, tel qu'une commande de serrure de porte électrique, et une paire de
raccordements pour la surveillance, telle que la détection d'ouverture de porte. Le raccordement du
relais est de type NO Normalement Ouvert en contact sec et les connexions pour la surveillance se
composent de la terre (GND) et d'une entrée de ligne (IN).
Un contact d'alarme de type ILS à détection magnétique est monté sur la carte NICR et détecte
quand le lecteur de cartes est retiré de son support arrière. Le système peut être configuré, en
utilisant System Manager, pour lancer un appel d'alarme quand le contact d'alarme de type ILS est
activé.
Le NICR est disponible en blanc et nécessite un support/plaque arrière simple qui doit être
commandé séparément. Un support/plaque arrière pour montage en saillie est aussi disponible pour
le lecteur de carte NICR
Note: La fonction d'alarme de détection d'ouverture est impossible lorsqu'un support
saillie est utilisé.
7.20.1Connexions du lecteur de carte
Le lecteur de carte, NICR est muni de 2 connecteurs 4 points (borniers à ressort) un pour le bus de
chambre et l'autre pour les connexions auxiliaires. C'est un périphérique 'actif'. Il doit être connecté
AG

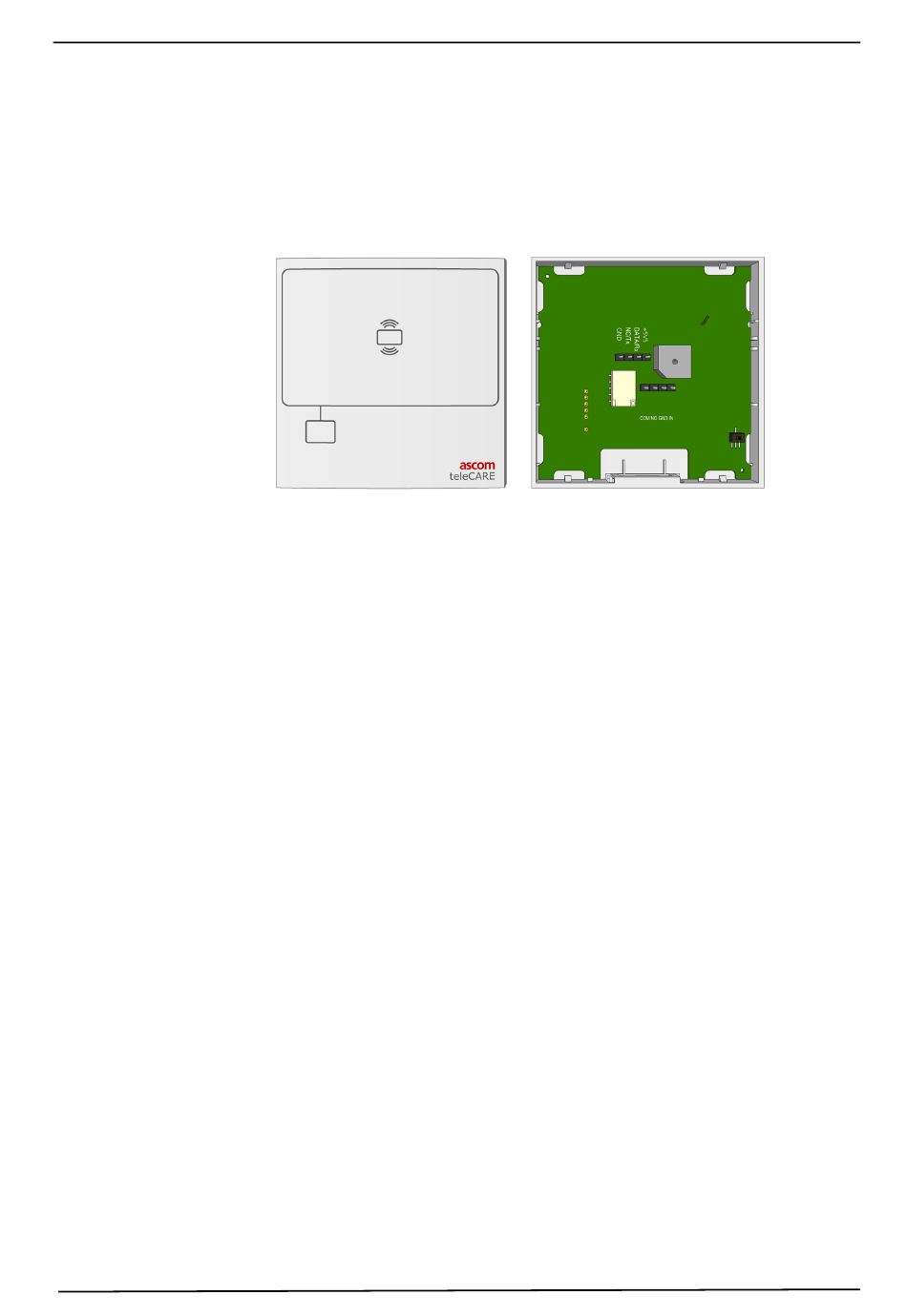

Figure 206. Lecteur de carte, vue de face et arrière
TD 92609FR
