Guide d'installation
teleCARE IP
11.2.6 Connexions du testeur de bus de chambre, NIRT et Eléments Opérationnels
Alimentation
de 8V à 24VDC
LED de Reception
Pression sur bouton
bouton pressé
LED indication de mode
11.2.7Utilisation du testeur de bus de chambre
Le bouton de sélecteur de mode est utilisé pour choisir le mode et deux choix sont disponibles:
Mode LED off = mode Normal:
Le testeur de bus de chambre et le room controller sont tous les deux connectés au bus de
chambre et le room controller gère les périphériques de chambre comme en mode 'normal'.
Mode LED on = mode Test:
Le room controller est déconnecté du bus de chambre par le relais du testeur et seul ce dernier
est connecté au bus de chambre.
En mode 'Normal' (LED off), le testeur de bus de chambre et le Room Controller sont connectés au
bus de chambre. Dans ce mode le testeur de bus ne peut être uniquement utilisé que pour détecter
les conflits d'adresse qui seront signalés par un signal sonore du buzzer du testeur, lorsque les
boutons seront appuyés les uns près les autres sur un périphérique (unité), indiquant ainsi un conflit
d'adresse.
Note: En mode 'normal', le mode LED du testeur clignotera de temps en temps indiquant
le trafic de données sur le bus de chambre.
Le test du bus de chambre s'effectue avec le testeur de bus en mode "Test" (mode LED on). Les
tests comme détaillé dans les organigrammes ci-dessous :
AG
Entrée bus de chambre
depuis le Room Controller
Buzzer pour
conflit d'adresse
bus
externe
(Rx)
= Réception
Bouton
= Driver= Nornal
sélecteur de
= Monitor = Test
mode

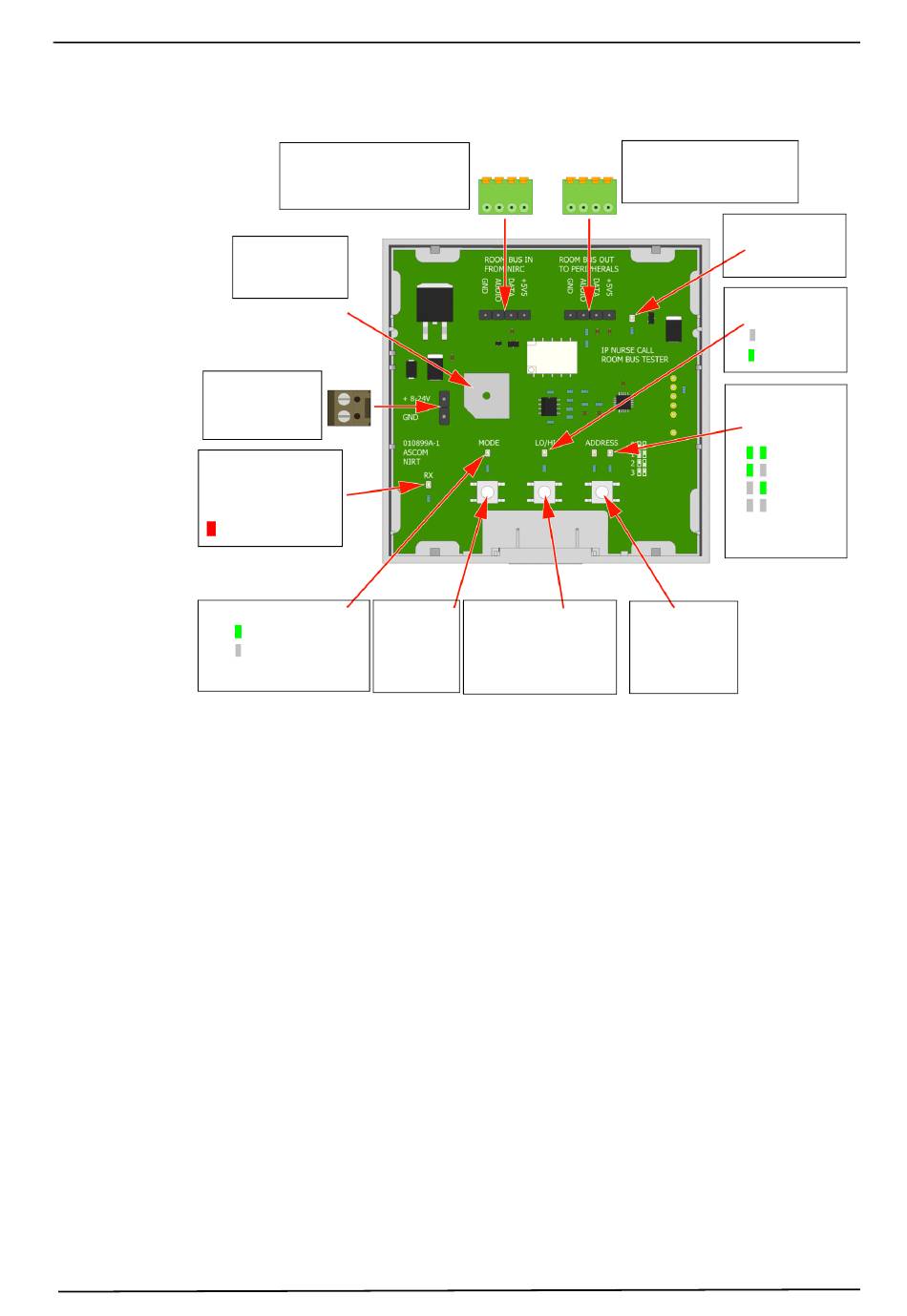

Figure 400. Connexions et éléments opérationnels
"In"
Bouton sélection
d'adresse
Basse/Haute
Low = 0 - 3
High = 4 - 7
TD 92609FR
Sortie bus de chambre
"Out"
vers 1er périphérique
LED,
Alimentation On
Led d'adresse
Basse/Haute
= Basse
= Haute
LED Indicateur
Adresse
Basse / Haute
= 3 / 7
= 2 / 6
= 1 / 5
= 0 / 4
Bouton
sélection
d'adresse
331
