Guide d'installation
teleCARE IP
Montage suspendu en plafonnier de l'afficheur NICD
Avec le kit de suspension, l'afficheur de couloir NICD peut être fixé en plafond, montage plafonnier.
IMPORTANT: La méthode de fixation de l'afficheur de couloir NICD, en plafonnier, doit
être capable de supporter sans risque le poids du NICD. Le poids des versions d'afficheur
NICD se retrouve aussi dans la fiche technique ou comme donner précédemment.

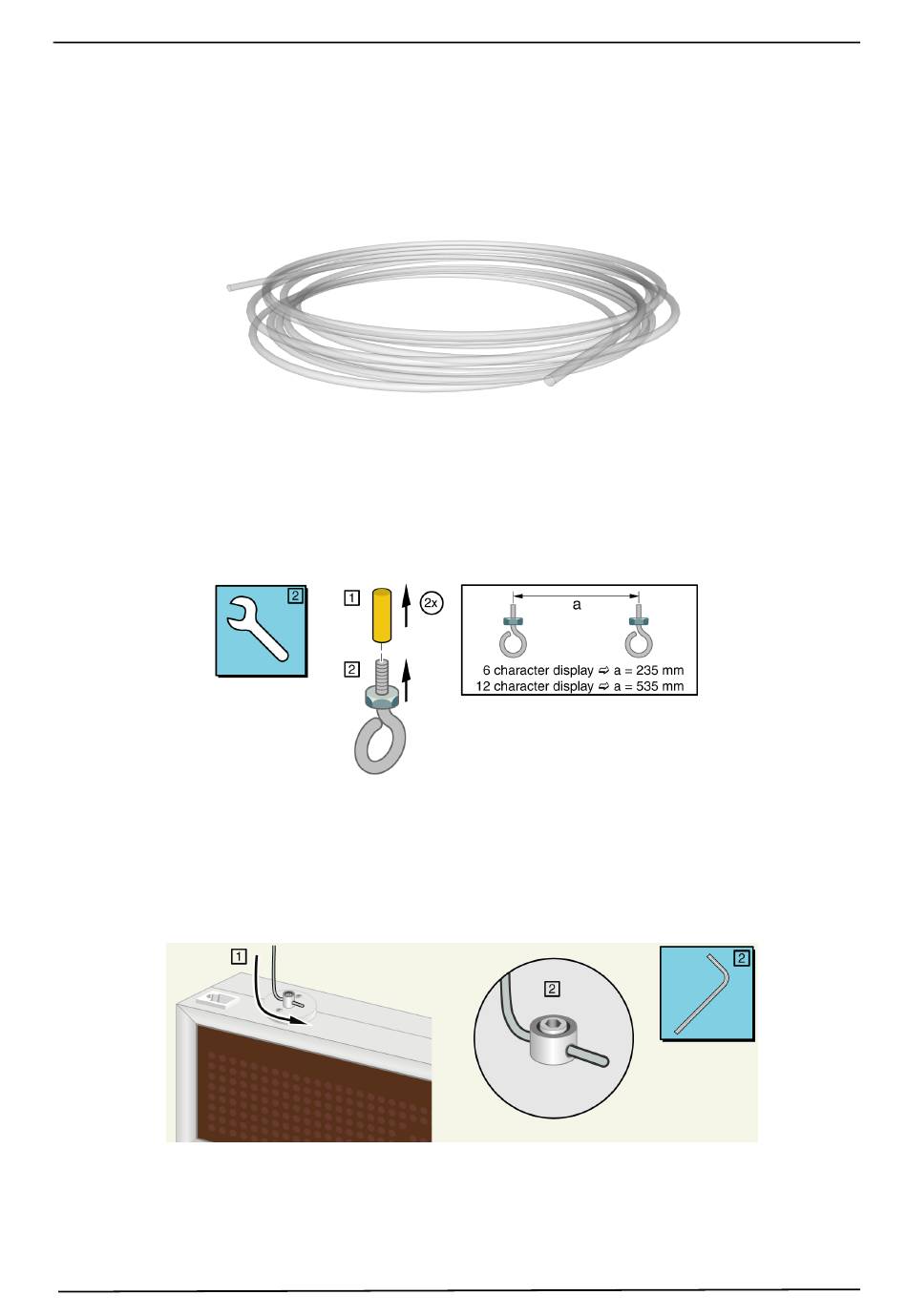

Montez les deux vis à œillet dans le plafond. La distance entre les vis à œillet doit être de 235 mm
pour les afficheurs 6 caractères et de 535 mm pour les afficheurs 12 caractères.
Sur les fixations de l'afficheur, dévissez légèrement les deux vis du dessus, sur un des côtés
introduire le câble de suspension à l'intérieur du trou de la bague et reserrez la vis à l'aide d'une clé
à Allen
Figure 293. Monter le câble de suspension sur un des côtés de l'afficheur
Tirez le câble de suspension via les deux vis à œillet dans le plafond et fixez l'autre extrémité du
câble dans l'autre trou de la bague de l'afficheur.
AG
Figure 292. Montage des vis à œillet
TD 92609FR
239
