Guide d'installation
teleCARE IP
Les points de raccordement des barrettes à LED sont marqués LED0, LED1, LED2 et LED3. N'importe
quelle barrette de couleur LED peut être branchée sur n'importe quel de ces points du Room
Controller. La position appropriée de la couleur de LED est déterminée lors du paramétrage lors de
l'installation du système.
Note: Les fiches trois points mâles des barrettes à LED ne sont pas centrées. Il est
important de s'assurer que la barrette à LED est bien alignée grâce au marquage sur la
carte du Room Controller avant de les insérer.

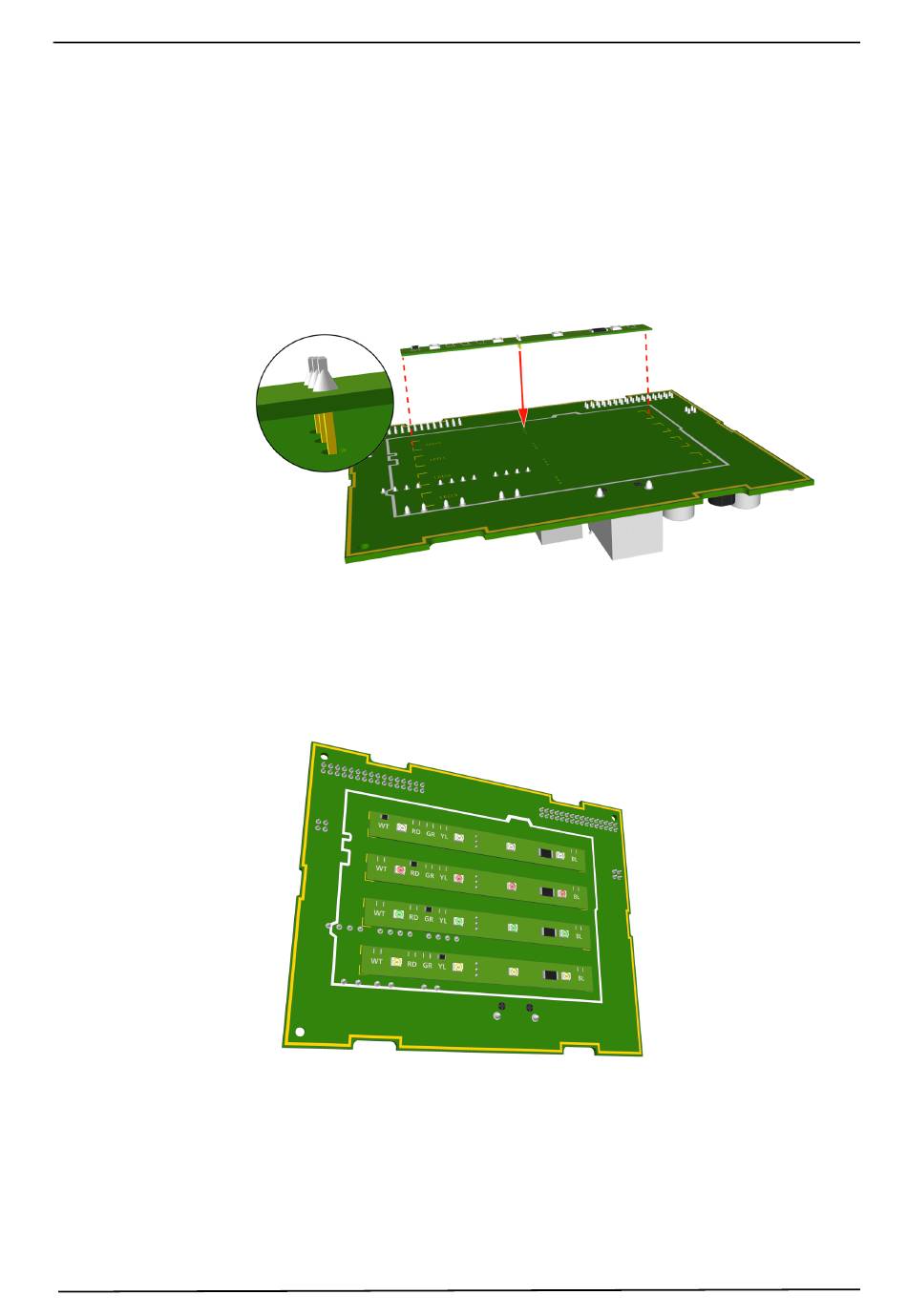

Figure 70. Raccordement de la barrette à LED sur la carte du Room Controller
Une fois que la fiche trois points de la barrette est insérée et alignée face au marquage de la carte,
appuyer dessus complètement pour bien la connecter dans le Room Controller. Répétez le procédé
sur les autres barrettes à LED dans les autres positions.
Exemple de barrettes à leds (NILD) montées sur un Room controller, génération NIRC
Figure 71. NIRC: Room Controller avec ses 4 barrettes à LED montées
Exemple de seconde génération de barrettes à Leds (NILD2) montées sur un Room Controller
génération NIRC3.
AG
Insérer la fiche mâle trois points de la barrette
Room Controller
dans les trous de la carte du
Aligner la barrette
sur les guides de la carte
Room Controlle
du
NIRC
TD 92609FR
r
79
