Guide d'installation
teleCARE IP
5
Alimentation du système
L'alimentation d'un système teleCARE IP peut s'effectuer soit en mode PoE, Power over Ethernet,
soit par une alimentation externe 24VDC et/ou par un bus alimentation 24VDC (distribué via deux
fils)
Note: Conformément à la norme IEEE 802.3af, quand le câble de Catégorie 5, TIA/IEA
568-A (ou qualité supérieure) est utilisé, la longueur maximum de câble, depuis le Switch
et vers le Room Controller, est de 100 mètres.
5.1
Mode alimentation
Afin d'utiliser le mode d'alimentation en PoE, un module/ carte fille d'extension (NIPE) est
nécessaire pour chaque room controller. Le module/carte d'extension PoE est un périphérique de
classe 2 ayant une puissance de sortie maximum nominale de 6.5W à 24V.

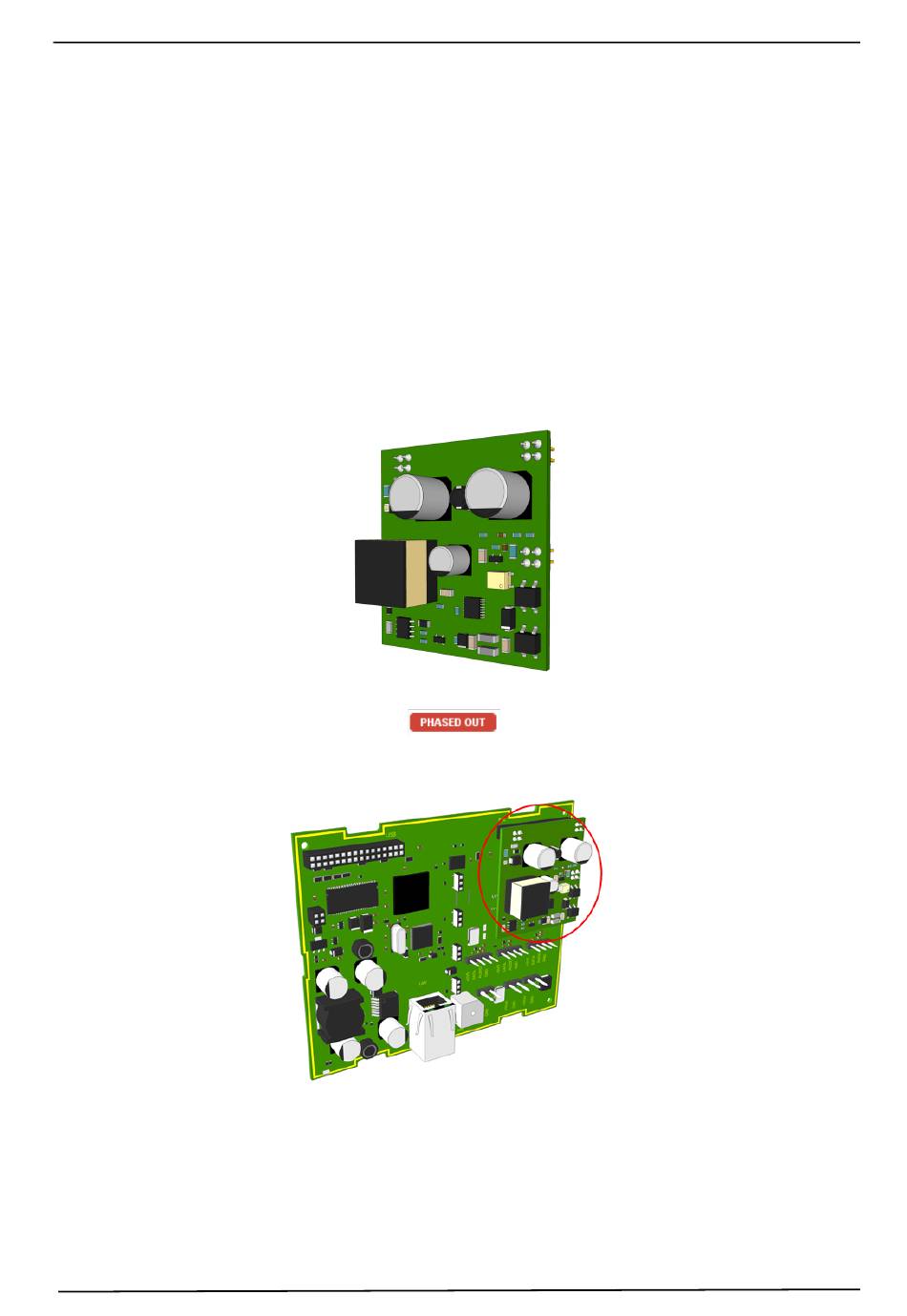

Figure 6. Module/carte d'extension (NIPE)
Ce module est une carte fille qui se monte sur le Room Controller
Figure 7. Le module d'extension PoE (carte fille) se monte sur la carte électronique du Room Controller
Le module d'extension PoE permet au Room Controller d'être alimenté à partir du réseau Ethernet.
En plus d'alimenter le Room Controller, le mode PoE alimente aussi les trois bus de chambre incluant
tous les hublots de couloir connectés et d'autres périphériques du teleCARE.
L'installation du câble réseau LAN Ethernet, doit être conforme a la norme standard IEEE 802.3af.
Le raccordement de la puissance en entrée depuis le switch doit être en mode A (au travers des
AG
PoE, Power over Ethernet
alimentation en mode PoE
TD 92609FR
36
