Guide d'installation
teleCARE IP
7.18 Connexions de l'unité d'appel sanitaire passive
L'unité d'appel sanitaire NIPC2 WAP est un périphérique passif du teleCARE IP. Il doit être connecté
sur le bus passif d'une unité d'appel bloc de porte ou d'une unité d'annulation d'appel toilettes.
Voir paragraphe section correspondante, afin de dénuder correctement le câble et de préparer les
fils pour le connecteur 4 points.
La connexion des fils pour le bus passif est montrée dans l'illustration suivante.
L'illustration ci-dessous montre la localisation du connecteur de bus passif:
AG
+5v5
(Aux) IN0
(Aux) IN1
(Aux) OUT

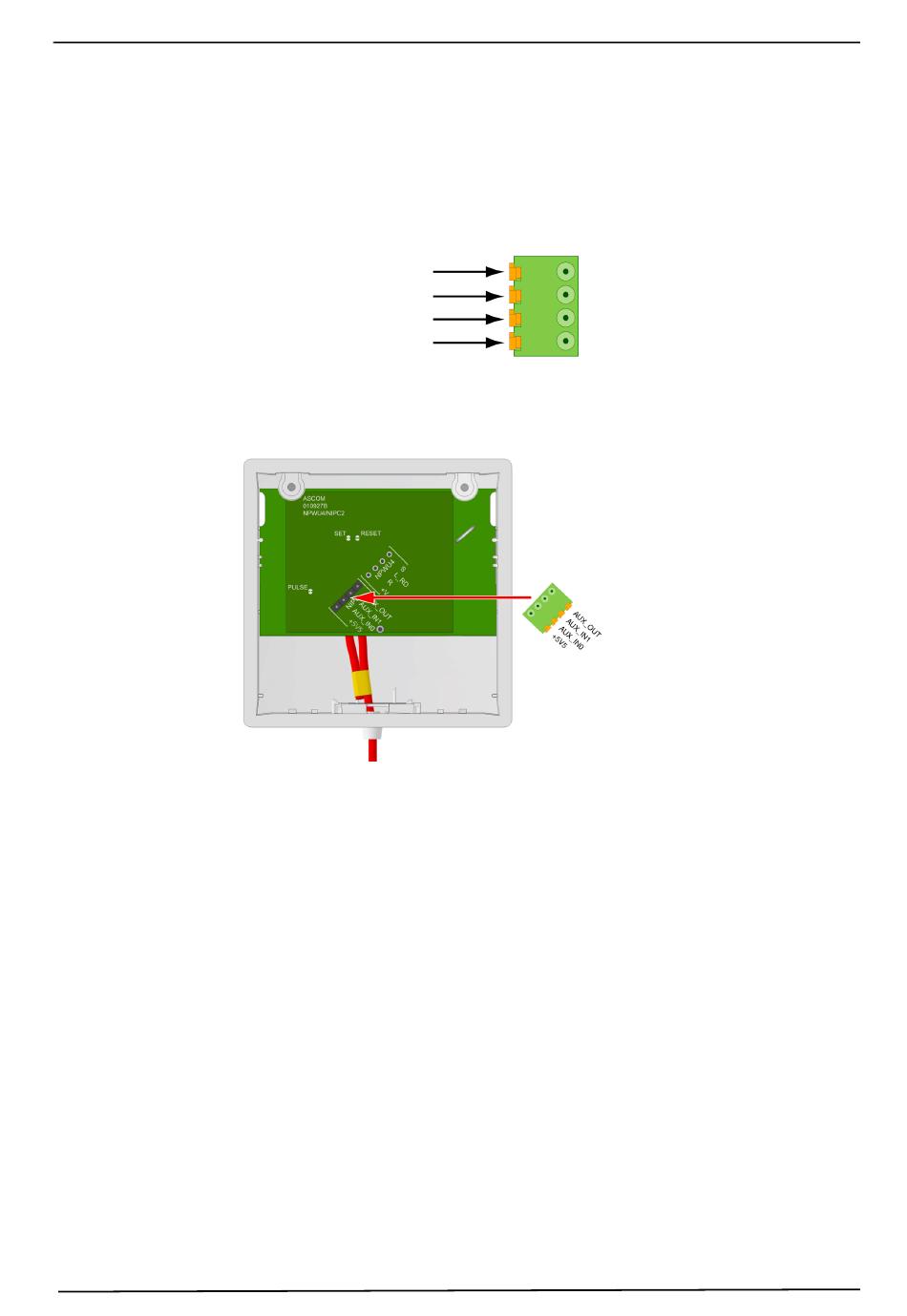

Figure 191. Connecteur terminal 4 points pour le bus passif
Figure 192. Localisation du connecteur de bus passif
Connecteur 4 points
pour le bus passif
TD 92609FR
159
